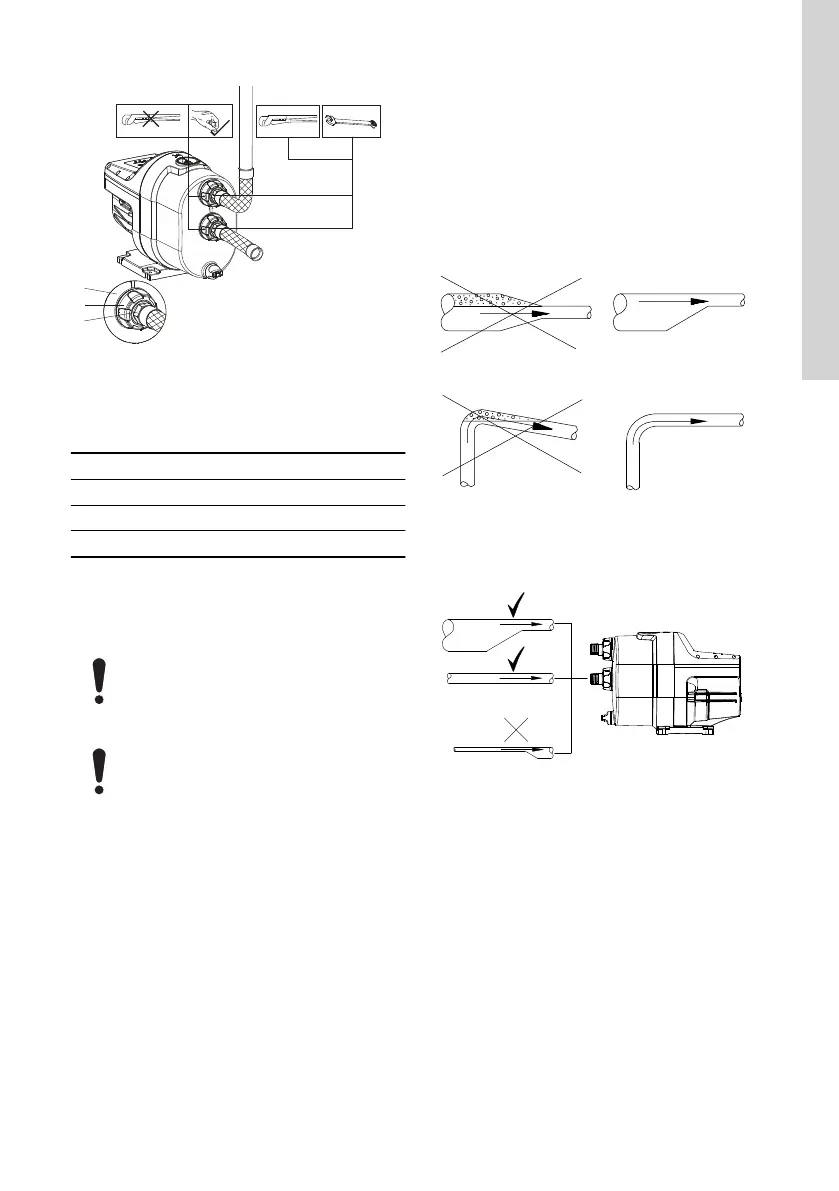

Tubagem de aspiração com inclinação ascendente
gradual em direção à bomba
Exemplo:
Pos. Descrição
1 Orifícios de aspiração e descarga
2 Anilha de união
3 Encaixe da tubagem
5.2.1 Tubagens de aspiração e de descarga
Respeite estas precauções gerais ao efetuar a
ligação das tubagens de aspiração e descarga.
Não permita que a bomba suporte as
tubagens. Use ganchos para a tubagem
ou outros suportes em intervalos
adequados para apoiar a tubagem junto à
bomba.
Os diâmetros internos das tubagens
nunca devem ser inferiores aos diâmetros
dos orifícios da bomba.
• Instale as tubagens de forma a evitar que se
formem bolsas de ar, especialmente no lado da
entrada da bomba.
• Use redutores excêntricos com o lado cónico
para baixo.
• Certifique-se de que as tubagens são o mais
direitas possível para evitar curvas e ligações
desnecessárias. Recomendamos curvas da
tubagem de 90 ° de raio longo para diminuir a
perda por fricção.
• Posicione a tubagem de aspiração o mais
diretamente possível e, idealmente, certifique-se
de que o comprimento é, no mínimo, dez vezes
o diâmetro da tubagem.
• Se possível, instale uma tubagem de aspiração
horizontal. Recomendamos uma inclinação
ascendente gradual para bombas que operem
em condições de altura de aspiração.
• Uma tubagem curta deve apresentar um
diâmetro igual ou superior ao do orifício de
aspiração.
• Uma tubagem longa deve ser uma ou duas
vezes maior do que o orifício de aspiração,
dependendo do comprimento.
TM040338
Instalação da tubagem recomendada para evitar
fricção e bolsas de ar
TM075387
Dimensionamento correto das tubagens para a
aspiração ou descarga da bomba
5.2.2 Ponto de derivação máximo
Recomendamos a instalação da unidade de forma
que a altura entre a unidade e o ponto de derivação
mais alto não ultrapasse os valores indicados na
tabela abaixo.
45
