MODEL 415-3T
CORE SERIES 1/2HP
Tornillo para Madera 5/16” x 2 1/2”
Soporte de cabecera / Montaje del operador (2)*

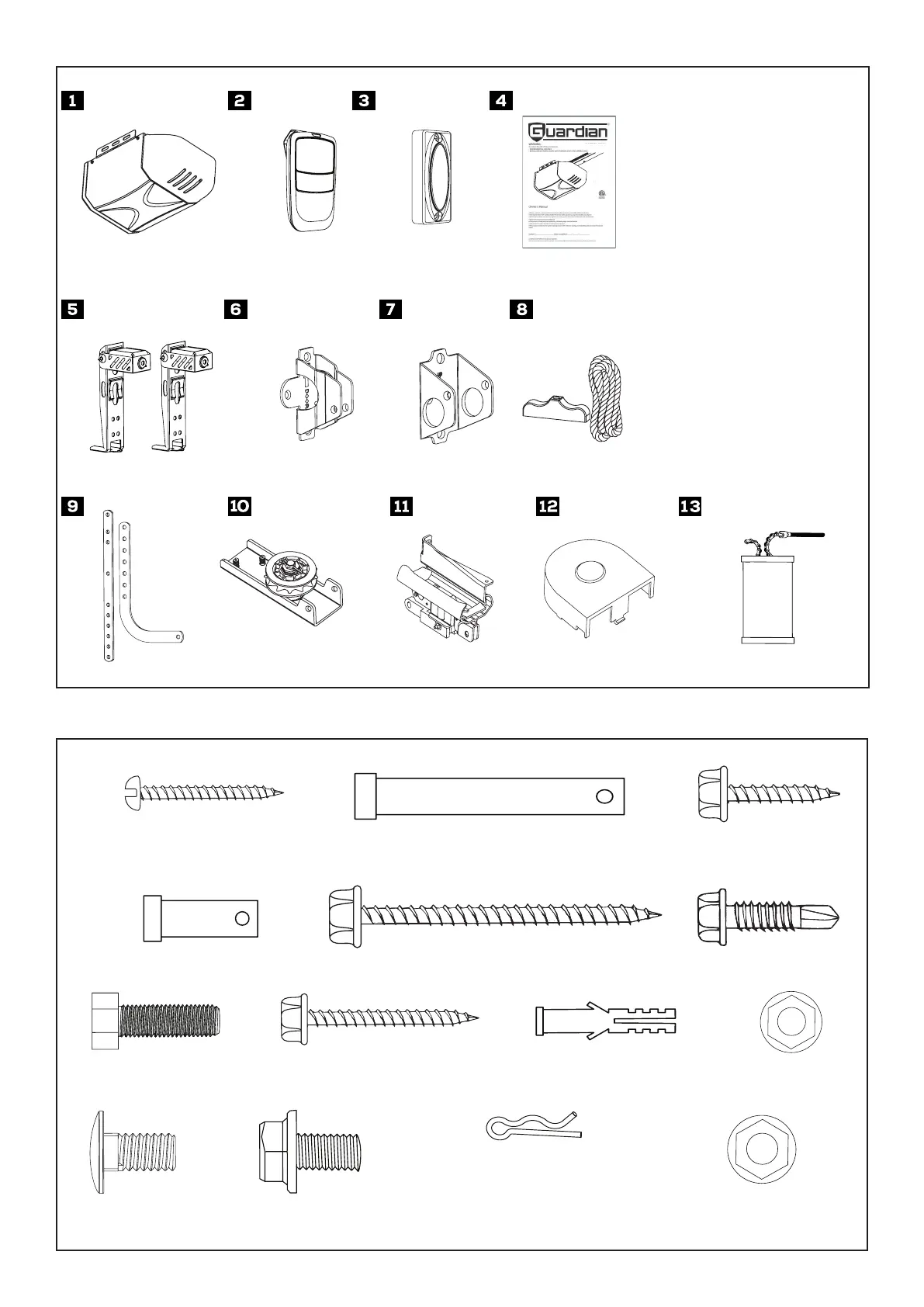

1. Abre-puertas de garage y
mica (la bombilla no esta
incluida)
2. Control Remoto
3. Botón Pulsador
4. Manual
5. Sensor Optico
6. Soporte de la Puerta
7. Soporte de Cabecera
8. Manija y la Cuerda de
Emergencia
9. Brazos de la Puerta
10. Ménsula
11. Carro
12. Cubierta del portacadena
13. Cadena
Inventario
Tornillería de Instalación
Tornillo #6 x 1-3/8’’
Botón
Pulsador (2)
Incluido dentro de la bolsa del botón
Pulsador
Pasador 5/16” x 1”
Brazis de ka puerta (2)*
Tornillo Autorroscantes 1/4” x 1”
Soporte de la puerta (2)*
Tornillo para M adera 1/4 x1”
Sensor Optico (4)*
Anclajes para Tablaroca
Botón
Pulsador (2)
I
ncluido den
tr
o de la bolsa del botón
Pasador 5/16” x 2-1/4”’
Soporte de Cabecera (1)
Sujetar el soporte de cabecera
Perno Hexagonal 5/16” -18 x 1”
Brazos de la puerta / Montaje del
operador (6)*
Tuerca 5/16”
Brazos de la puerta / Montaje del
operador (12)
Perno del Carro
Ensamblaje del riel (8)*
Perno 5/16” - 18 x 1/2”
Asegure el riel al Abre-puerta (2)*
Tuerca 1/4” -20
Ensamblaje del riel (2)*
Tornillo para Madera 5/16” x 1 5/8”
Soporte de la puerta / Montaje del
operador (2)*
Aro de retención
Brazos de la puerta (2)*
Soporte de Cabecera (1)
Sujetar el pasador al soporte de
cabecera, soporte de la puerta y el carro
TORNILLERÍA DE INSTALACIÓN, UBICADA EN LA BOLSA DE TORNILLERÍA* (MUESTRE EL TAMAÑO REAL 1:1)
