Fijación de los Brazos a la Puerta
Para evitar LESIONES GRAVES:
- NO CONECTE la electricidad sino hasta que se le indique.
- Mantenga las manos y los dedos alejados de la rueda dentada durante el funcionamiento.
- Utilice guantes al instalar la cadena y el cable.
- Mantenga las manos y los dedos lejos de las junturas y de los posibles bordes losos.

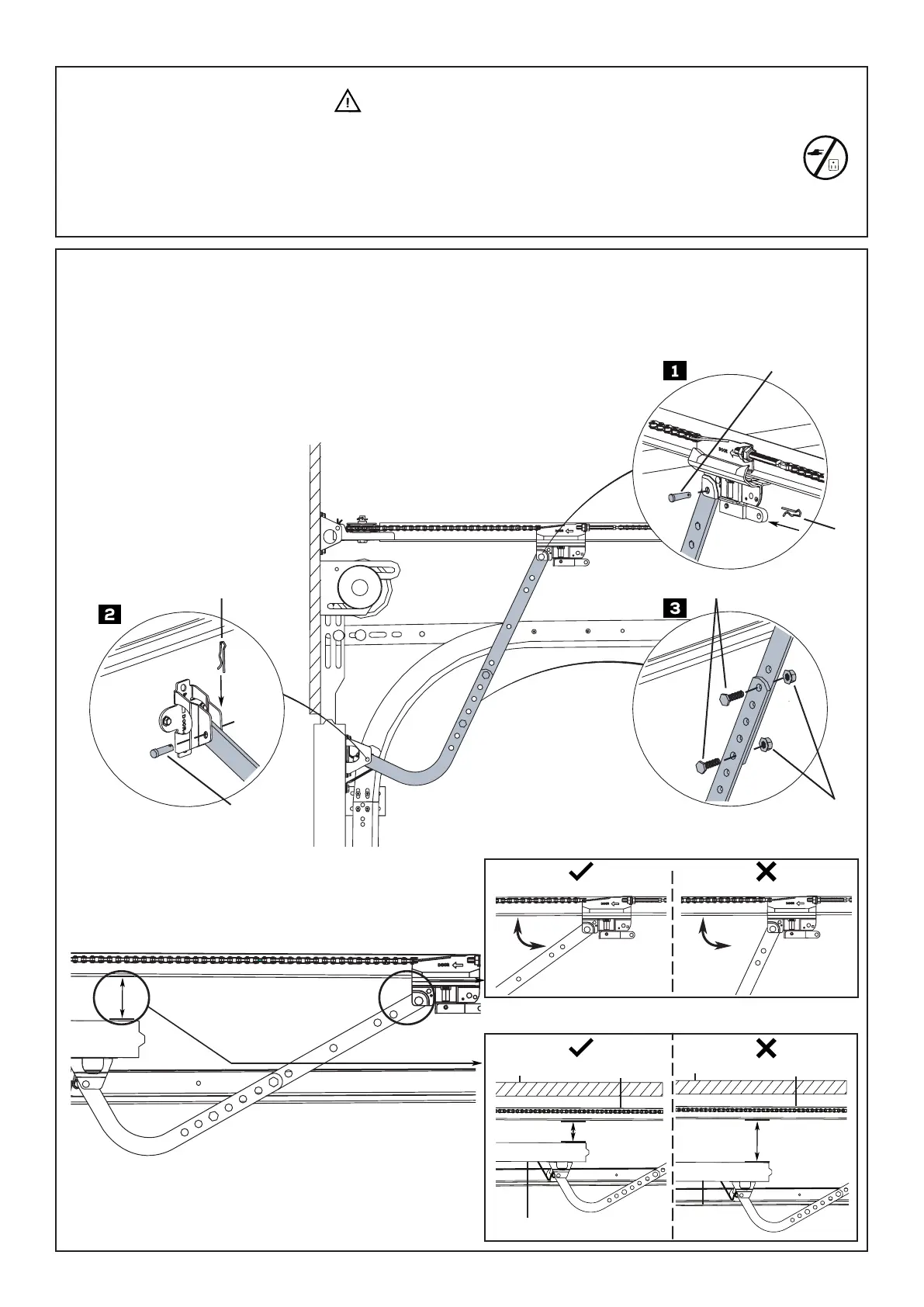

Para Conectar los Brazos de la Puerta
1. Ajuste el Brazo Recto de la Puerta con el Carro con un perno de 5/16” x 1” y asegúrelo con un pasador.
2. Ajuste el Brazo Curvo de la Puerta al Soporte de la Puerta con un perno de 5/16” x 1” y asegúrelos con un pasador.
3. Para conectar los brazos de la puerta, elija dos pares de oricios que estén lo más lejos posible uno de otros. Ajuste los
brazos utilizando pernos hexagonales de 5/16” - 18 x 1” y Tuercas.
Techo
Riel del Operador
Panel de la Puerta
Tuercas
Pasador
Perno 5/16” - 1”
Perno Hexagonal 5/16”
Pasador
Perno 5/16” - 1”
<1-3/4”
>1-3/4”
Techo
Riel del Operador
Panel de la
Puerta
ADVERTENCIA

Guardian CORE SERIES Specifications

General

Voltage	120V AC
Security	Rolling Code Technology
Drive Type	Chain
Motor Power	1/2 HP
Remote Controls	2
Warranty	5 Years on Parts
