Guardian CORE SERIES User Manual

www.adhguardianusa.com 
PHOTO EYE
PUSH BUTTON
WALL
PANEL
PHOTO EYE
PUSH BUTTON
WALL
PANEL
Conexión del Sistema de Seguridad del Sensor Optico
Para evitar LESIONES GRAVES o la MUERTE por electrocución:
- NO SE DEBE conectar la electricidad ANTES de que esté conectado y alineado el sistema de
seguridad de sensor óptico.
- El Operador no funcionará sino hasta que el sistema de seguridad de sensor óptico esté instalado y
alineado de manera apropiada.
Sobre el Sistema de Seguridad de Sensor Óptico
El Sistema de Seguridad de Sensor Óptico provee protección contra atrapamiento mientras la puerta se está cerrando.
Cuando está correctamente conectado y alineado, el emisor del Sensor Óptico emite un haz de luz infraroja invisible
mientras el Sensor Óptico monitorea ese haz de luz.
Si el haz de luz es obstruído durante el cierre de la puerta, se disparará la protección de atrapamiento y la puerta parará y
volverá a la posición abierta. La luz interior destellará 30 segundos indicando que hay una obstrucción.

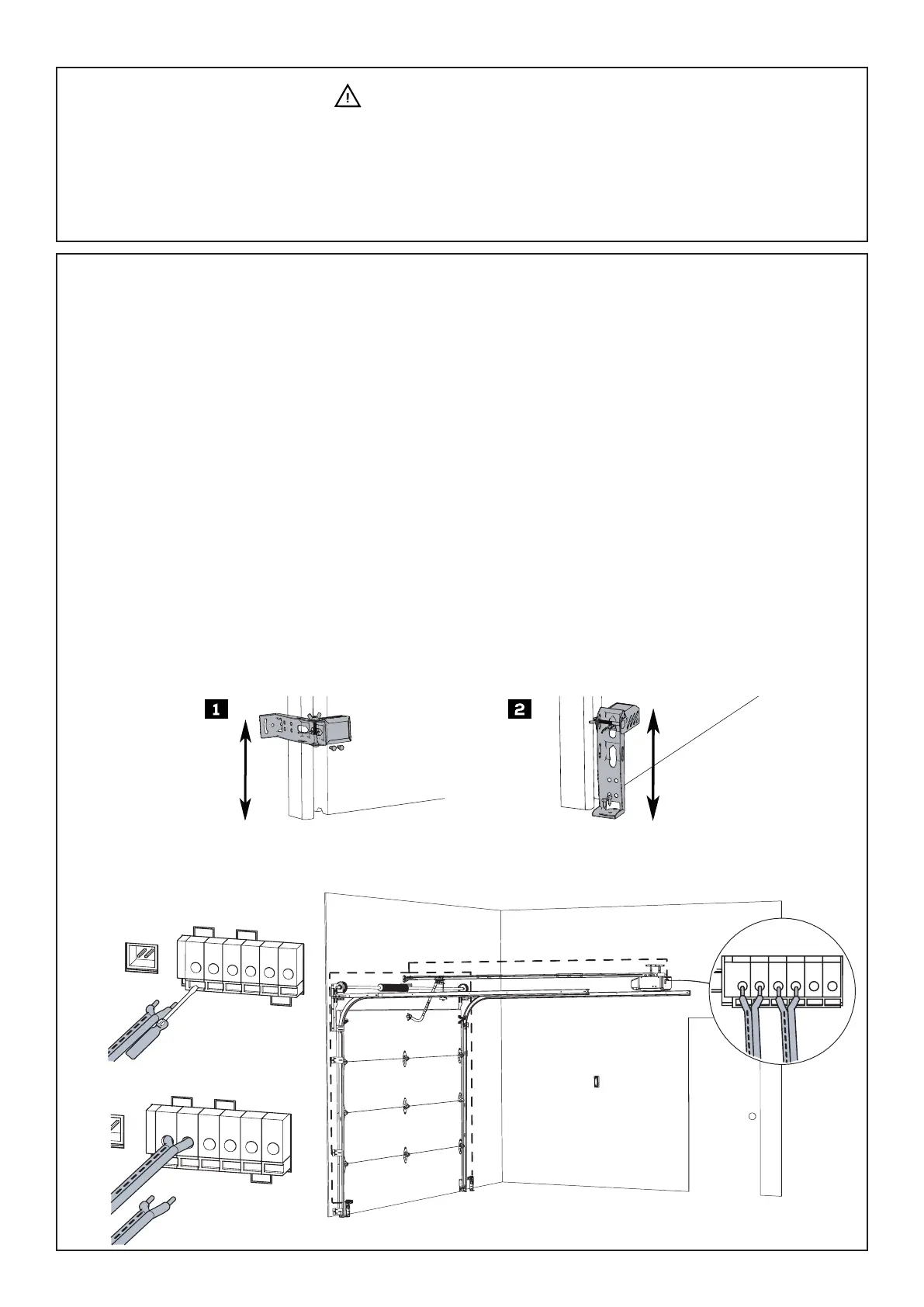

Instalación del Sistema de Seguridad de Sensor Óptico
1. Montaje en Pared
a. Coloque los Sensores Ópticos enfrentados en cada lado de la puerta del garaje. Posicione los sensores de manera que
no estén más altos que 6” (15cm) por arriba del suelo.
Nota: Longitudes de cable para fotoceldas del lado del operador y del lado opuesto
b. Realice oricios de 3/16” utilizando los oricios de montaje en el Soporte como plantilla. Asegúrelos con tornillos de
tirafondo de 1/4’’ x 1” (incluidos).
c. Para ajustar la posición, aoje la tuerca mariposa, desmonte el Soporte y mueva el Sensor Óptico a la posición más baja
de la base.
2. Montaje Alternativo en Piso.
a. Coloque los Sensores Ópticos enfrentados en cada lado de la puerta del garaje.
b. Si se se ja en concreto, asegure los sensores ópticos utilizando tacos y pernos para concreto (no están incluidos).
c. Si es necesario, alinee los Sensores Ópticos al aojar la tuerca mariposa.
Los sensores
ópticos no deben
estar a más de 6
pulgadas (15 cm)
del piso.
Montaje en suelo
(anclajes de hormigón
no proporcionados)
Corte y deseche el exceso de alambre. Use un destornillador pequeño de cabeza plana para empujar la lengüeta gris en
el bloque de terminales ubicado en el panel posterior del cabezal de potencia. Inserte 1/2 pulgada (1,2 cm) del cable en
el terminal mientras presiona la lengüeta.
* NO TRENZE LOS
CABLES, UTILICE LOS 4
ADVERTENCIA

Guardian CORE SERIES Specifications

General

Voltage	120V AC
Security	Rolling Code Technology
Drive Type	Chain
Motor Power	1/2 HP
Remote Controls	2
Warranty	5 Years on Parts
