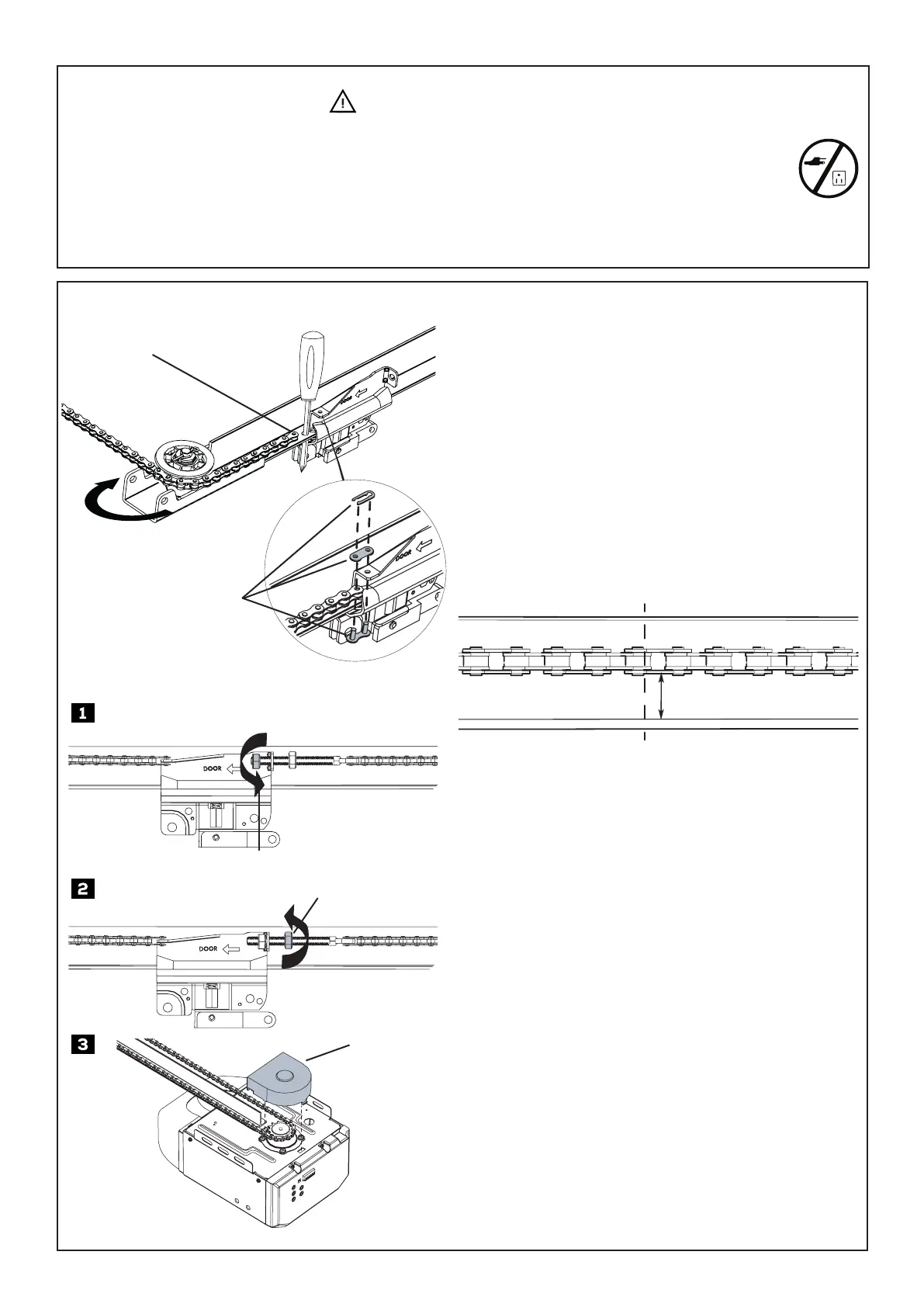

Para Instalar la Cadena
1. Introdusca un desarmador temporalmente dentor del oricio
segmento del travesaño. Deslice el carro hacie el desarmador.
El carro se mantiene en esta posición para alinearlo
correctamente..
2. Lleve el extremo de la cadena al oricio extremo del carro y
ensamblelos con el conector maestro.
3. Distribuya la cadena alrededor de la ménsula y después haga
lo mismo con la rueda dentada del motor.
4. Fije el eje roscado del carro al carro con la tuerca.
Instalación y Tensión de Cadena
Para evitar LESIONES GRAVES:
- NO CONECTE la electricidad sino hasta que se le indique.
- Para evitar LESIONES, mantenga las manos y los dedos lejos de las junturas y de los posibles
bordes losos.
- Utilice guantes al instalar la cadena y el cable.
- Mantenga las manos y los dedos alejados de la rueda dentada durante el funcionamiento.
Ajustar la Cadena
1. Ajuste la tensión de la cadena girando la tuerca hasta que la
cadena esté aproximadamente 1/4 de pulgada (0.64 cm) por
encima de la base del riel.
2. Una vez que se logre la tensión adecuada, apriete la tuerca.
Cuando la cadena está tensa alrededor del riel y ruedas
dentadas, compruebe y asegúrese de que la cadena esté
correctamente alineada.
3. Fije de forma segura la cubierta del portacadena.
Nota
Durante el funcionamiento, es normal que la cadena parezca
suelta cuando la puerta está cerrada. Si la cadena vuelve a
la posición que se muestra a continuación cuando se abre la
puerta, la cadena está correctamente ajustada. NO vuelva a
tensar la cadena.
Al realizar el mantenimiento, siempre JALE la manija de
liberación de emergencia. Suelte para DESCONECTAR la puerta
del operador antes de ajustar la cadena.
Parte superior del riel
Parte inferior del riel
Cadena
Tamaño Actual
1/4” (6mm)
Punto medio del montaje del riel
Tuerca
Apretar hasta...
Tuerca
Apretar tuerca
Conector Maestro (1)
Extremo abierto de
la cadena
Cubierta del Portacadena
