Montaje del Riel
Para evitar LESIONES GRAVES:
- NO CONECTE la electricidad sino hasta que se le indique.
- Para evitar LESIONES, mantenga las manos y los dedos lejos de las junturas y de los posibles
bordes losos.
- Utilice guantes al instalar la cadena y el cable.
- Mantenga las manos y los dedos alejados de la rueda dentada durante el funcionamiento.
Tuerca 5/16” (8)
Tuerca 1/4” -20 (2)
Perno 5/16” - 18 x
1/2” (2)
Carro
Perno del carro
5/16”(8)
Ménsula (1)
Riel – Segmento del travesaño
Riel – Segmento medio
2 junturas del riel en forma de T
Riel – Segmento nal con perno de freno del carro
Junturas (2)
Riel – Segmento nal con perno de
freno del carro
Riel – Segmento medio
Riel – Segmento del travesaño
Para el Montaje del Riel

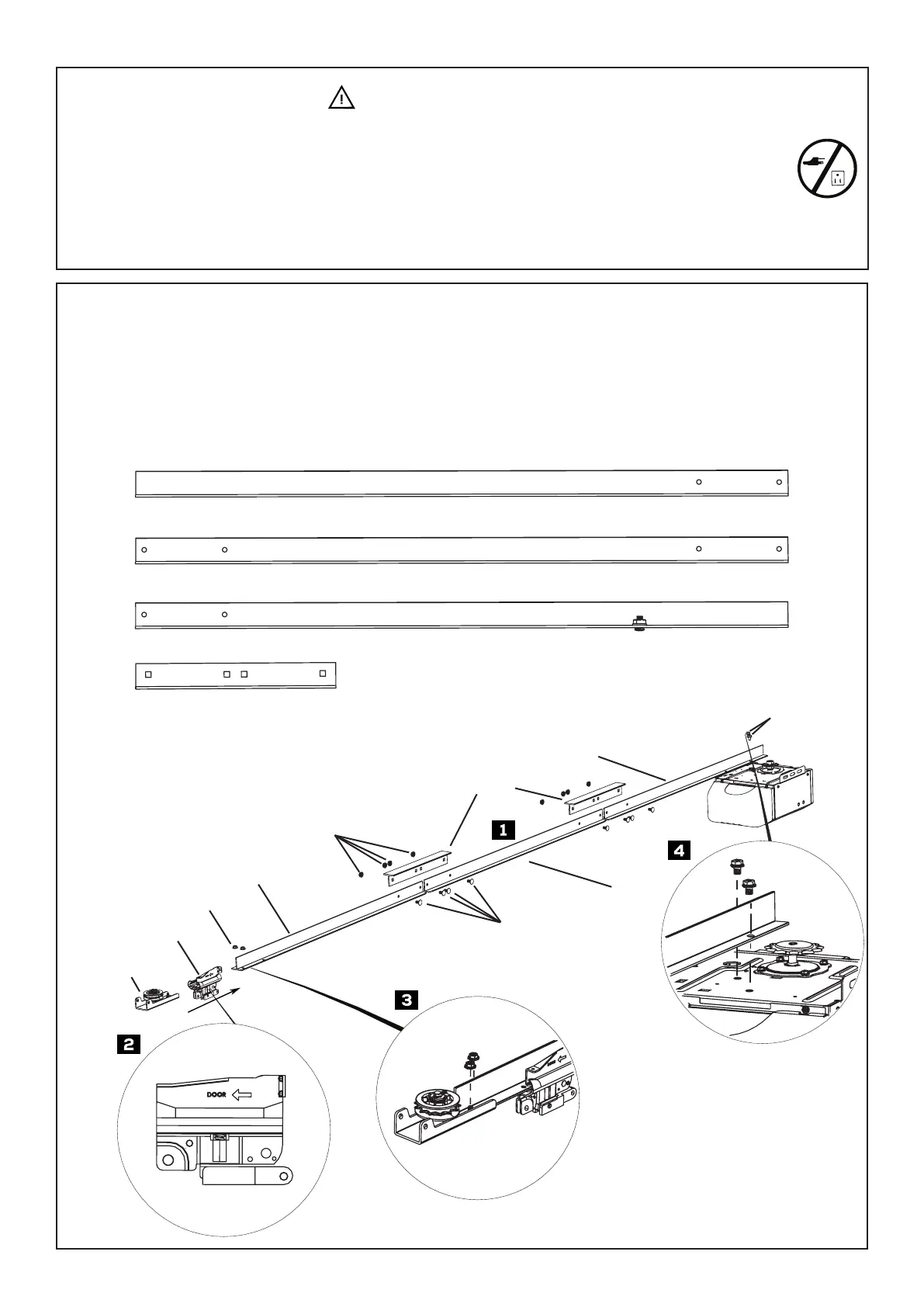

1. Fije los segmentos de riel travesaño, medio y nal con perno de freno del carro, ensamblandolos con las dos junturas,
usando los pernos de carro 5/16” y tuercas provistas.
2. Deslice el carro a lo largo del riel hasta el segmento del travesaño.
3. Instale la ménsula en la parte delantera del segmento del travesaño con los dos pernos y tuercas de 1/4” provistos.
4. Alinee los oricios en el segmento nal del riel T con los oricios en la unidad del motor y sujete el riel con Pernos
Hexagonales de 5/16” - 18 x 1/2” (2).
