Capture Jet
®
Water Wash
Operation & Maintenance & Service Manual
CJOWWM/012009/rev1/EN
ELECTRICAL WIRING/CONNECTIONS
Two electrical wiring diagrams are shown below:
1) Control Panel electrical wiring diagram
2) Field wiring diagram

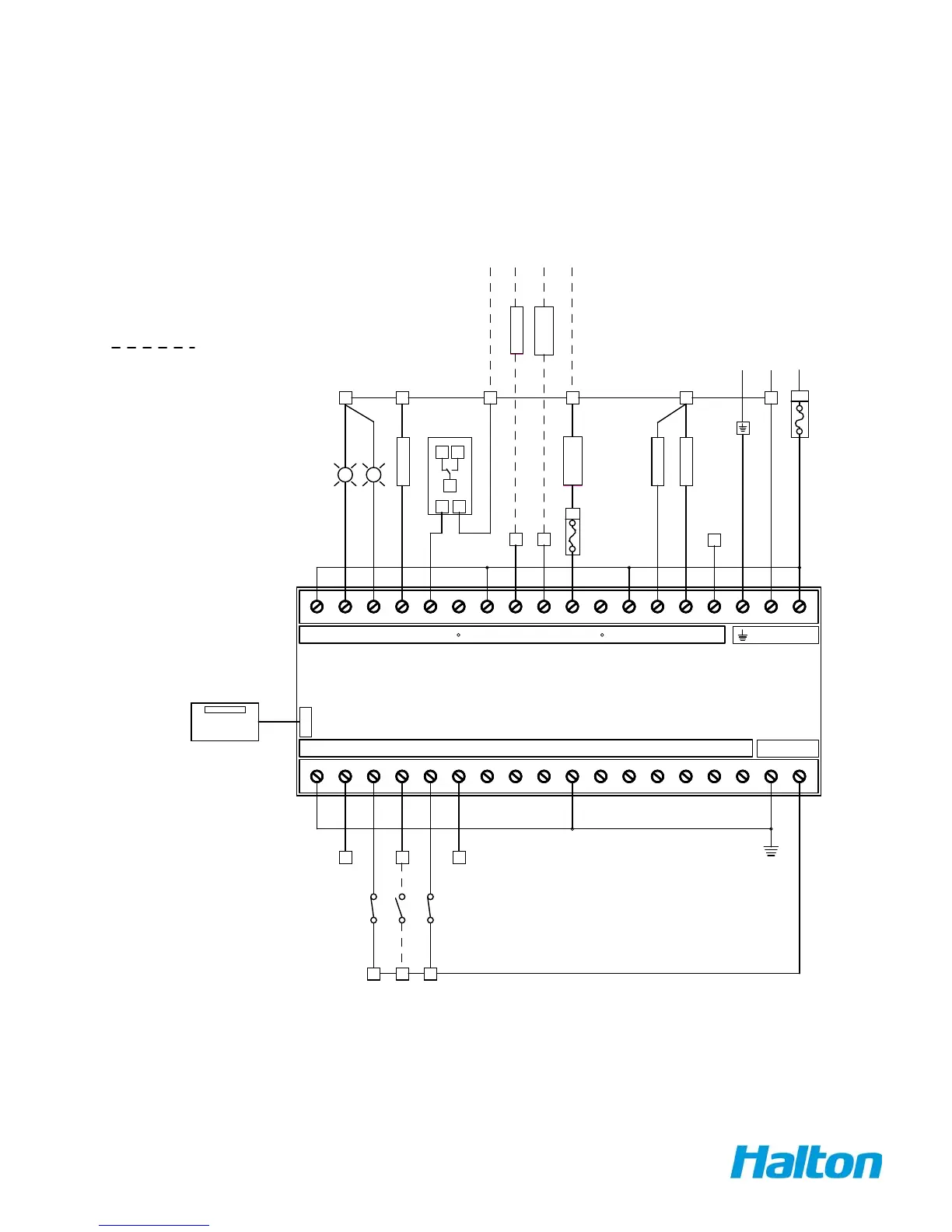

HC5-25-EFO-S WIRING DIAGRAM
1M 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 2M 1.0 1.1 1.2 1.3 1.4 1.5 M L+
SIEMENS S7-200
0.6
0.0
1L 0.1 2L0.3
0.2
0.4 0.5 3L 0.7 1.0 1.1
L1AC
N
EXHAUST FAN
RUN / WASH
G N L
N
H.W. SOL.
DETERGENT
PUMP
BUZZER
AIR MAKE-UP
FAN
C NC
N.O. FIRE SWITCH
C NO
DETERGENT SWITCH
C NC
5A
L
CPU 224
N NN N N
A1 A2
11
12 14
8
8
120 VAC, 60 Hz
UNINTERRUPTED
POWER SUPPLY
8
TD-200
R1
FIRE RELAY
1
2
4
3
5 6 7
G R
C.W. SOL.
120V
1A
FIELD WIRING BY OTHERS
