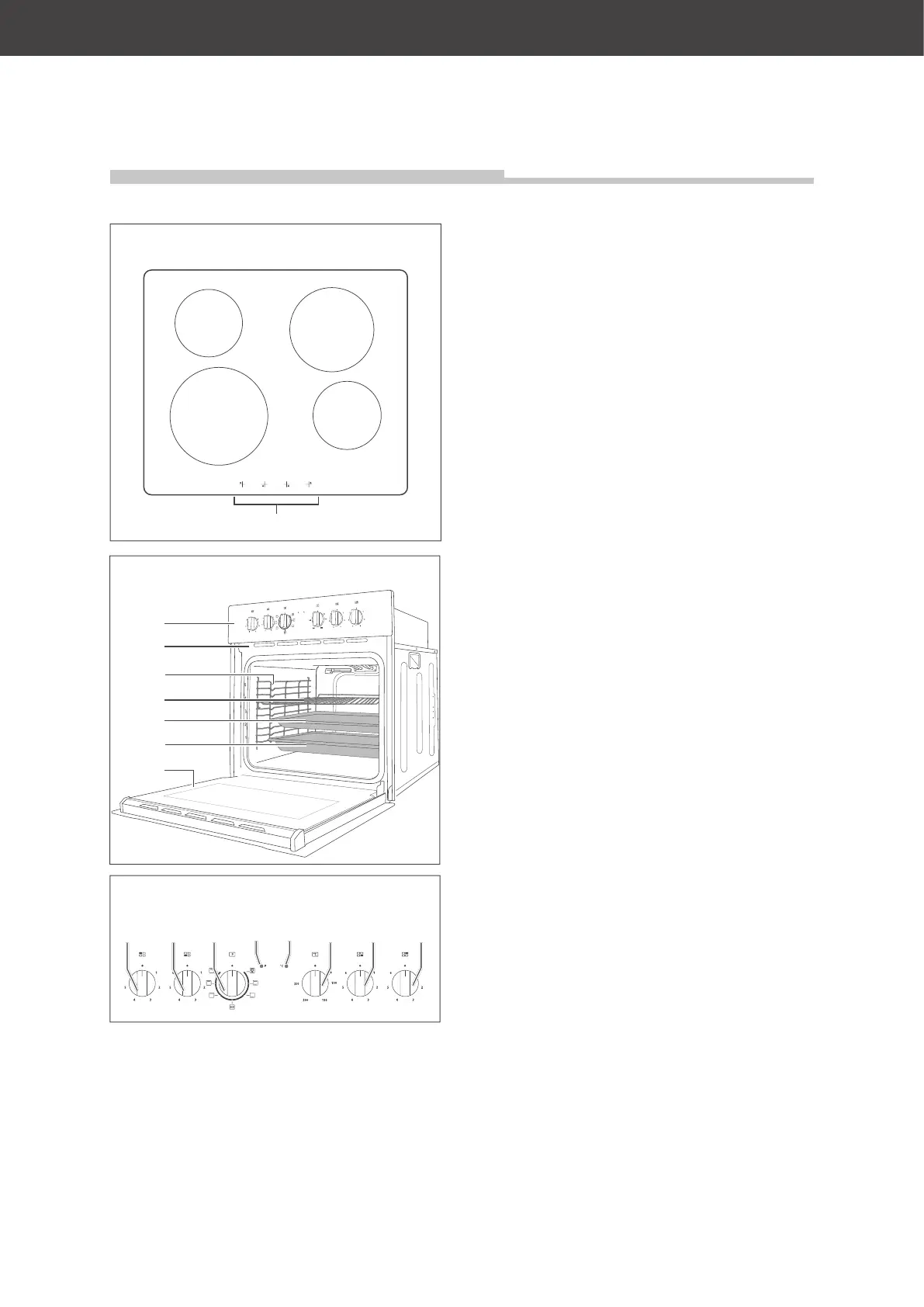

Hanseatic 65C40C1-E11B04A - Geräteteile und Bedienelemente

Geräteteile und Bedienelemente
Seite DE-13
Geräteteile und Bedienelemente
Backofen
(6) Bedienblende
(7) Wrasenabzug (Lüftung)
(8) Backblechträger
(9) Grillrost
(10) Backblech
(11) Fettpfanne
(12) Gerätetür
Bedienblende
(13) Temperaturregler für Kochzone (1)
(14) Temperaturregler für Kochzone (3)
(15) Funktionsschalter
(16) Betriebsleuchte (gelb)
(17) Backofenleuchte (rot)
(18) Temperaturregler für den Backofen
(19) Temperaturregler für Kochzone (4)
(20) Temperaturregler für Kochzone (2)
Kochfeld
(1) Kochzone Ø 165 mm / 1200 W
(2) Kochzone Ø 200 mm / 1800 W
(3) Kochzone Ø 200 mm / 1800 W
(4) Kochzone Ø 165 mm / 1200 W
(5) Restwärmeanzeigen für die einzelnen
Kochzonen
(1)
(2)
(4)(3)
Kochfeld
(5)
(13) (14) (15) (18) (19) (20)(17)(16)
Bedienblende
1
2
3
4
5
(8)
(9)
(10)
(11)
(12)
(7)
Backofen
(6)
