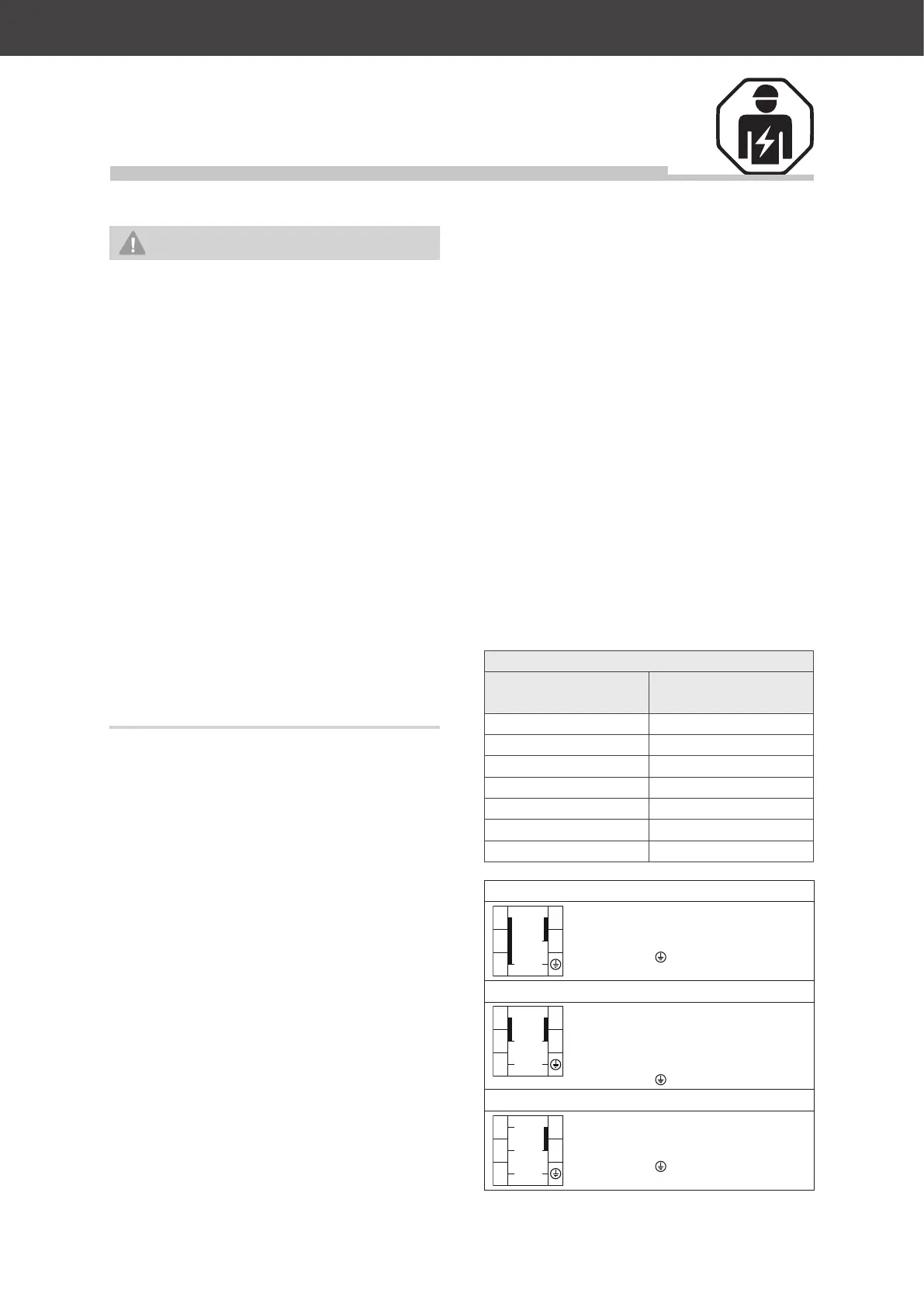

Seite DE-28 Netzanschluss – Hinweise für den Installateur
WARNUNG
Stromschlag-/Brandgefahr!
Unsachgemäßer elektrischer Anschluss
kann zu elektrischem Schlag und/oder
Kurzschluss führen.
Der Anschluss an das Stromnetz darf
nur durch eine autorisierte Elektro
-
fachkraft erfolgen, die beim örtlichen
Energieversorgungsunternehmen zu
-
gelassen ist, z.B. unser Service. Nur so
haben Sie unsere Garantie und aus
-
reichende Sicherheit.
Da das Gerät nicht über eine zugäng
-
liche Trennvorrichtung allpolig vom
Netz getrennt werden kann, muss
eine allpolige Trennvorrichtung ge
-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein.
Anschlussbedingungen
Die zulässigen Bemessungsspannungen
und die Bemessungsaufnahme des Ge-
räts finden sich im Abschnitt „Technische
Daten“.
Je nach erlaubter Anschlussart
muss der Leitungsquerschnitt gewählt
werden;
müssen die Kontaktbrücken einge-
setzt bzw. entfernt werden (siehe Ta-
belle und Schaltbilder rechts).
Die verwendete Netzanschlussleitung
muss den Bestimmungen der DIN EN
60335-1 entsprechen (z.B. Typ H05RR-F).
Es ist eine separate Stromversorgung er-
forderlich.
Beim Anschluss müssen die VDE-Be-
stimmungen sowie die „Technischen An-
schlussbedingungen“ beachtet werden.
Berührungsschutz muss gewährleistet
sein.
Netzleitung anschließen
Die Klemmleiste und die Anschlusspläne be-
finden sich auf dem Gerät.
1. Schalten Sie vor dem Zugang zu den An-
schlussklemmen alle Versorgungsstrom-
kreise aus und sichern Sie diese gegen
Wiedereinschalten.
2. Vergewissern Sie sich, dass die An-
schlussleitungen allpolig spannungsfrei
sind und eine wirksame Erdung möglich
ist.
3. Klemmen Sie die Adern und ggf. die bei-
liegenden Messingbrücken gemäß der
nachfolgend abgebildeten Schaltbilder an
die entsprechenden Kontaktklemmen der
Herdanschlussdose an.
4. Verlegen Sie das Anschlusskabel so hin-
ter dem Gerät, dass es dessen Rückwand
nicht berührt; die Geräterückwand wird
während des Betriebs heiß.
Kleinster Querschnitt der Leiter
Bemessungsstrom
des Geräts in A
Nennquerschnitt in
mm
2
>3 – 6 0,75
>6 –≤10 1,0
>10 – ≤16 1,5
>16 – ≤25 2,5
>25 – 32 4
>32 40 6
>40 – ≤63 10
230 V 1N~ / 50 Hz
L1
N
PE
3
2
1
4
5
L1 an 1  2  3 (gebrückt)
N an
4  5 (gebrückt)
(PE) an
400 V 2N~ / 50 Hz
L2
L1
N
PE
3
2
1
4
5
L1 an 1
L2 an 2  3 (gebrückt)
N an
4  5 (gebrückt)
(PE) an
400 V 3N~ / 50 Hz
L2
L3
L1
N
PE
3
2
1
4
5
L1 an 1, L2 an 2, L3 an 3
N an
4 5 (gebrückt)
(PE) an
L1–L3: Phase(n), N: Null-Leiter,
PE: Schutzleiter (Erde)
