Seite DE-30 Netzanschluss – Hinweise für den Installateur

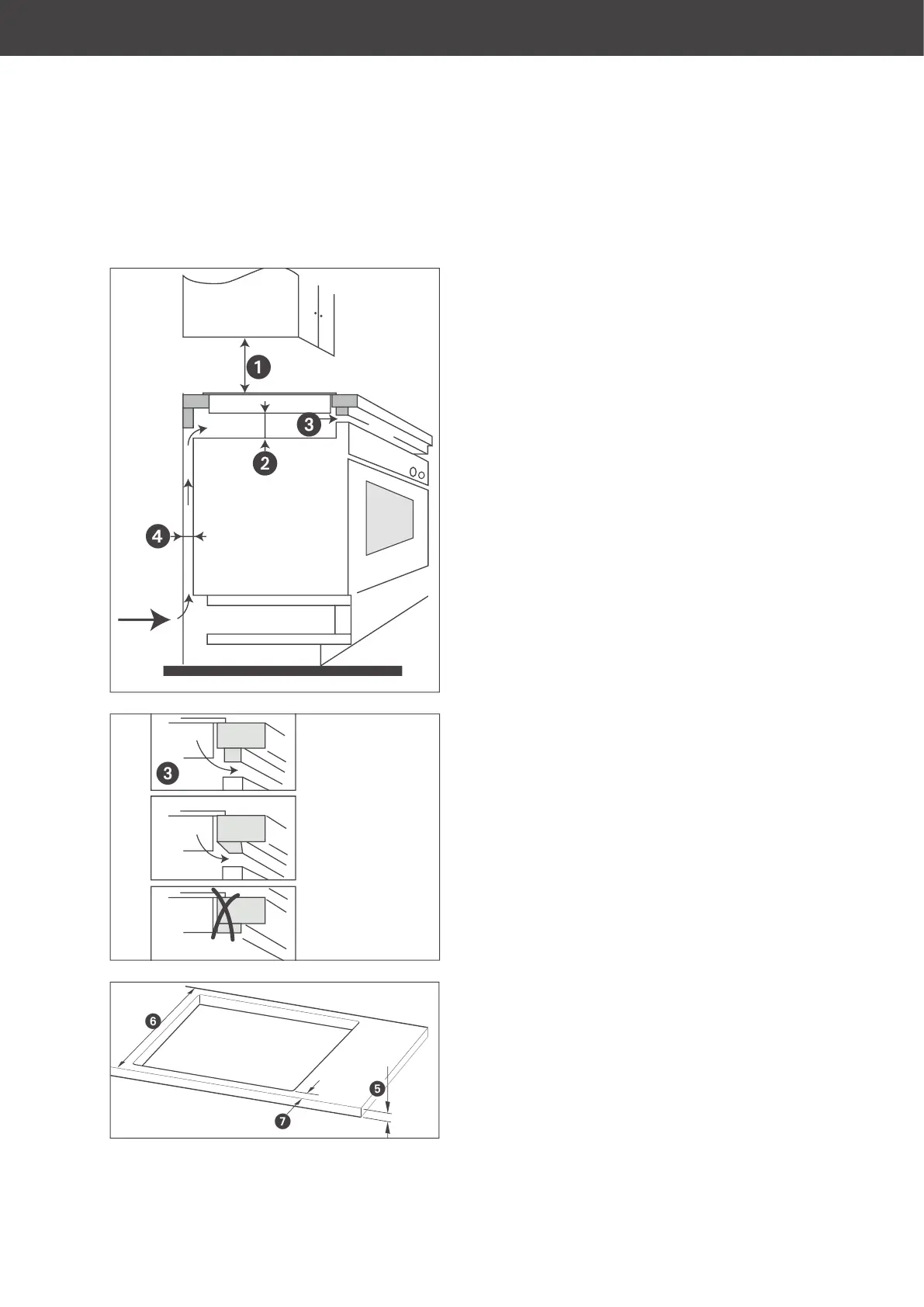

Mindestabstände
• Halten Sie beim Einbau folgende Mindest-
abstände und -maße ein:
1
Abstand zwischen Kochfeld und
Oberschrank/Dunstabzugshaube:
≥ 760 mm
2
Abstand zwischen dem
Geräteboden und der Decke des
Backofens ≥ 50 mm, wenn das
Kochfeld über einem Backofen mit
Ventilation eingebaut werden soll
5
Dicke der Arbeitsplatte: 38–48 mm
6
Tiefe der Arbeitsplatte: ≥ 600 mm
7
Umrahmung an allen Seiten von
Arbeitsplatte: ≥ 50 mm
• Setzen Sie das Kochfeld so ein, dass der
Luftauslass
3
nicht behindert ist.
• Setzen Sie das Kochfeld so ein, dass der
Lufteinlass
4
nicht behindert ist.
• Wenn das Kochfeld vom Rest des Befes-
tigungsschranks durch eine horizontale
Sicherungsplatte getrennt ist, setzen Sie
es so ein, dass der Raum zwischen Ge-
räteboden und Sicherungsplatte ≥ 50 mm
hoch ist.
• Ist das Kochfeld vom Rest des Befesti-
gungsschranks durch eine vertikale Si-
cherungsplatte getrennt, setzen Sie es
so ein, dass der Raum zwischen Wand
und Sicherungsplatte ≥ 20 mm breit ist.
Schneiden Sie dazu im hinteren Teil der
Sicherungsplatte eine quadratische Öff-
nung mit einem Seitenmaß von mindes-
tens 80 mm heraus.
