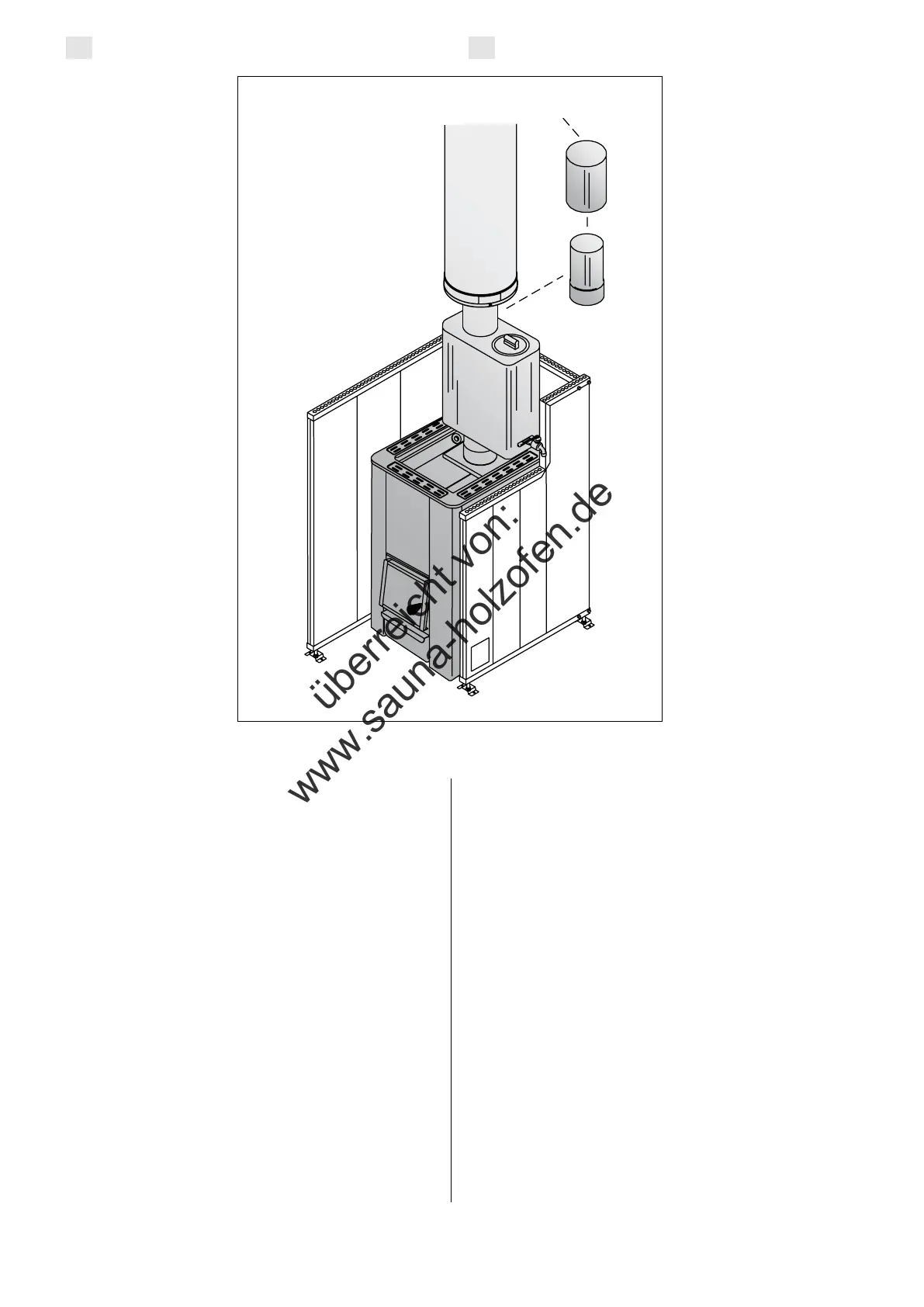

Figure 14.
Abbildung 14.
steel sheet, and it has two parts to make it useable
with differently inclined smoke outlets.
3.6.5. Connecting the stove to a Harvia steel
chimney
A CE-marked Harvia steel chimney can be used
to remove combustion gases. Its smoke pipes are
made of stainless steel and the chimney has been
insulated for fire safety. The chimney has a round
cross section. The smoke pipe is 115 mm in diameter,
and the outer casing is 220 mm. Note! If a protective
sheath is used around the stove, the insulated part
of the chimney must begin from the same level as
the top surface of the sheath! Figure 14.
The steel chimney is supplied at 1.5 meters of
length. A 1 meter non-insulated smoke pipe, a rain
cap, a rain flange of rubber for the roof and a lead-
through the flange for the ceiling are included in
the delivery. The package includes more detailed
installation instructions.
The steel chimney can be extended to the appropriate
length with separately available extensions. The
extension lengths are 1.0 m and 0.5 m. The
steel chimney can have a total length of 5.0 m at
maximum.
Ofenrohr gelegt, um die Arbeitsspuren zu verdecken,
nachdem das Rohr mit der Rauchfangsöffnung im
Mauerwerk verbunden wurde. Der Durchgangskragen
ist aus rostfreiem Stahlblech und besteht aus zwei
Teilen, so dass er sich für verschiedene Neigungen
des Ofenrohres eignet.
3.6.5. Anschluss des Ofens an einen Harvia-
Stahlschorstein
Zur Abführung der Verbrennungsgase kann ein CE-
geprüfter Harvia-Stahlschorstein verwendet werden.
Die Ofenrohre sind aus rostfreiem Stahl gefertigt, und
der Schorstein wurde feuerfest isoliert. Der Schorstein
hat ein rundes Profil. Das Ofenrohr misst 115 mm im
Durchmesser und der Außenmantel 220 mm. Hinweis!
Bei Verwendung eines Schutzmantels um den Ofen
herum muss der isolierte Teil des Schorsteins auf
Höhe der Oberkante des Schutzmantels anfangen!
Abbildung 14.
Der gelieferte Stahlschorstein ist 1,5 Meter lang.
Ein 1 Meter langer, nicht isolierter Ofenrohr, eine
Regenhaube, ein Regenkragen aus Gummi für das
Dach und ein Durchgangskragen für die Decke
sind in der Lieferung enthalten. Das Paket enthält
ausführlichere Montageanweisungen.
Der Stahlschorstein kann mit separat erhältlichen
Verlängerungen auf die entsprechende Länge
gebracht werden. Die Verlängerungen sind 1,0 m
und 0,5 m lang. Der Stahlschorstein darf maximal
eine Gesamtlänge von 5,0 m haben.
RADIATION COVER
STRAHLUNGSCHUTZ
