FI SV
19
olevaan kytkentärasiaan (kuva 7: A). Kytken-
tärasian on oltava roiskevedenpitävä ja sen
korkeus lattiasta saa olla korkeintaan 500 mm.
• Tarkasta saunan kytkentärasian liittimien kunto
aina kiukaan asentamisen yhteydessä. Suosit-
telemme ruuviliittimiä. Vältä jousikuormitteisia
liittimiä!
• Liitäntäkaapelina (kuva 7: B) tulee käyttää kumi-
kaapelityyppiä H07RN-F tai vastaavaa. HUOM!
PVC-eristeisen johdon käyttö kiukaan liitäntäkaa-
pelina on kielletty sen lämpöhaurauden takia.
• Jos liitäntä- tai asennuskaapelit tulevat saunaan
tai saunan seinien sisään yli 1 000 mm korkeu-
delle lattiasta, tulee niiden kestää kuormitettui-
na vähintään 170 °C lämpötila (esim. SSJ). Yli
1 000 mm korkeudelle saunan lattiasta asen-
nettavien sähkölaitteiden tulee olla hyväksytty-
jä käytettäviksi 125 °C ympäristölämpötilassa
(merkintä T125).
• Kiukaat on varustettu verkkoliittimien lisäksi
liittimellä (P), joka antaa mahdollisuuden säh-
kölämmityksen ohjaukseen (kuva 7). Kiukaalta
saadaan jännitteellinen ohjaus. Kiukaalta läm-
mityksen ohjaukseen kytkettyjen johtojen tulee
vastata poikkipinta-alaltaan kiukaan liitäntäkaa-
pelia. Sähkölämmityksen ohjauskaapeli viedään
suoraan kiukaan kytkentärasiaan, josta edelleen
liitäntäkaapelin paksuisella kumikaapelilla kiu-
kaan riviliittimelle.
3.3.1. Sähkökiukaan eristysresistanssi
Sähköasennusten lopputarkastuksessa saattaa kiu-
kaan eristysresistanssimittauksessa esiintyä “vuo-
toa”. Tämä johtuu siitä, että vastusten eristeainee-
seen on imeytynyt ilmassa olevaa kosteutta (varas-
tointi/kuljetus). Kosteus poistuu vastuksista parin
lämmityskerran jälkeen.
Älä kytke sähkökiukaan tehonsyöttöä vikavir-
tasuojakytkimen kautta!
dosa på bastuns vägg (bild 7: A). Kopplings-
dosan skall vara sköljtätt och placeras högst
500 mm över golvytan.
• Kontrollera alltid tillståndet på anslutningshu-
sets anslutningar när aggregatet installeras.
Vi rekommenderar skruvanslutningar. Undvik
fjäderbelastade anslutningar!
• Anslutningskabeln (bild 7: B) skall vara gum-
mikabel typ H07RN-F eller motsvarande. OBS!
Det är förbjudet att använda anslutningskabel
med PVC-isolering, eftersom PVC:n är värmes-
kör.
• Om anslutnings- eller nätkablarna placeras på
mer än 1 000 mm:s höjd på eller i bastuväggar-
na, skall de under belastning tåla minst 170 ºC
(t.ex. SSJ). Elutrustning som placeras högre än
1 000 mm ovanför bastugolvet skall vara god-
känd för användning i 125 ºC (märkning T125).
• Aggregaten har förutom nätuttag en kontakt
(P) som möjliggör styrning av eluppvärmning
(bild 7). Aggregatet leder en spänningsförande
styrning. Ledningarna från aggregatet till sty-
renheten skall ha en tvärsnittsyta som motsva-
rar matarkabelns. Styrkabeln för eluppvärmning
leds direkt in i aggregatets kopplingsdosa, och
därifrån med gummiklädd kabel av samma
tjocklek som anslutningskabeln vidare till ut-
tagsplinten.
3.3.1. Elaggregatets isoleringsresistans
Vid slutgranskningen av elinstallationerna kan det
vid mätningen av aggregatets isoleringsresistans
förekomma “läckage”, till följd av att fukt från luf-
ten trängt in i värmemotståndens isoleringsmaterial
(lager/transport). Fukten försvinner ur motstånden
efter några uppvärmningar.
Anslut inte aggregatets strömmatning via jord-
felsbrytare!

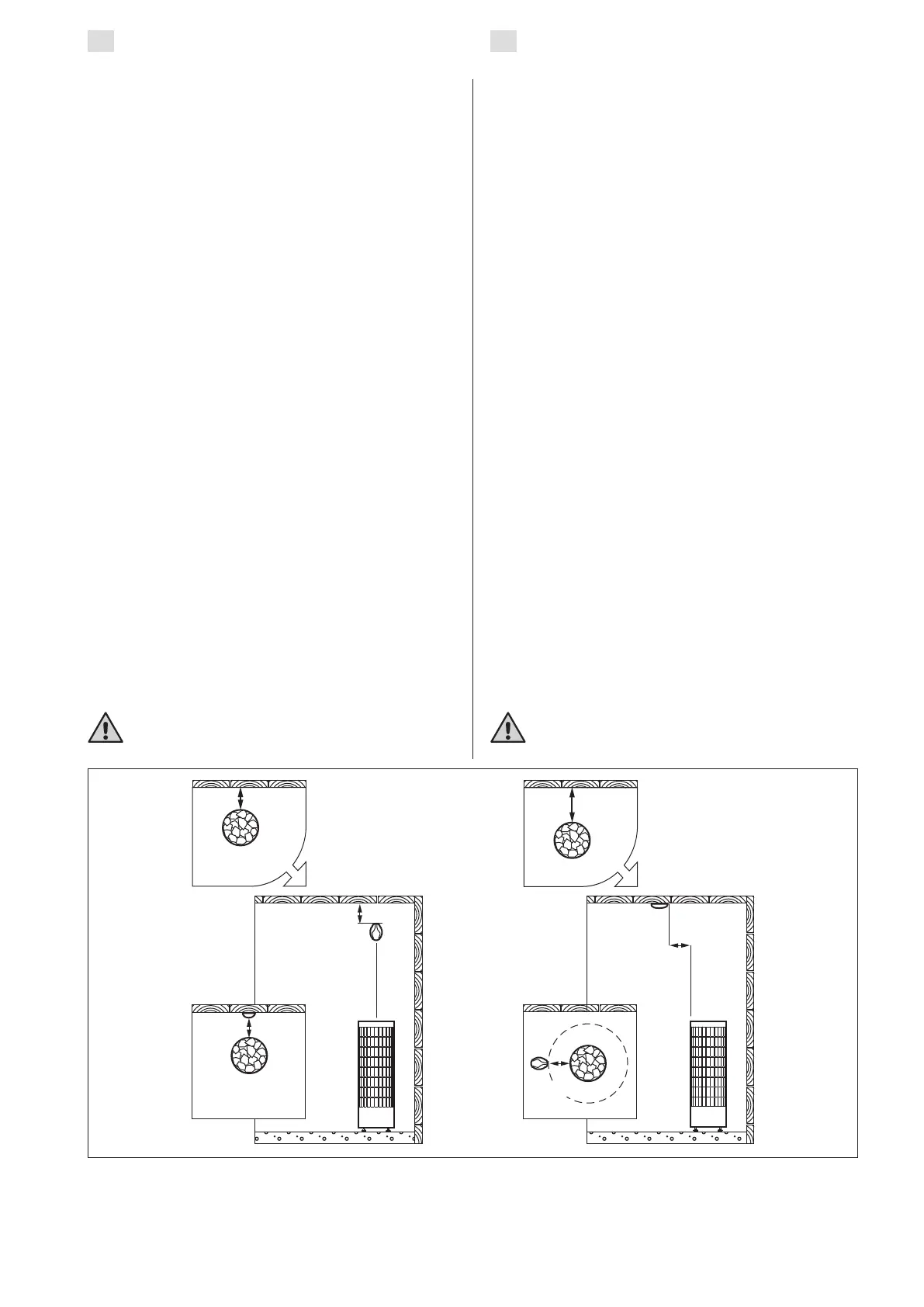

Kuva 8. Anturin asentaminen (mitat millimetreinä)
Bild 8. Montering av givaren (måtten i millimeter)
100
100
PCXE / PCXW
100
100
100
100
PCXE / PCXW
>
