Collegamento elettrico
24 A03729_03_YI0_01 HBM: public C9C

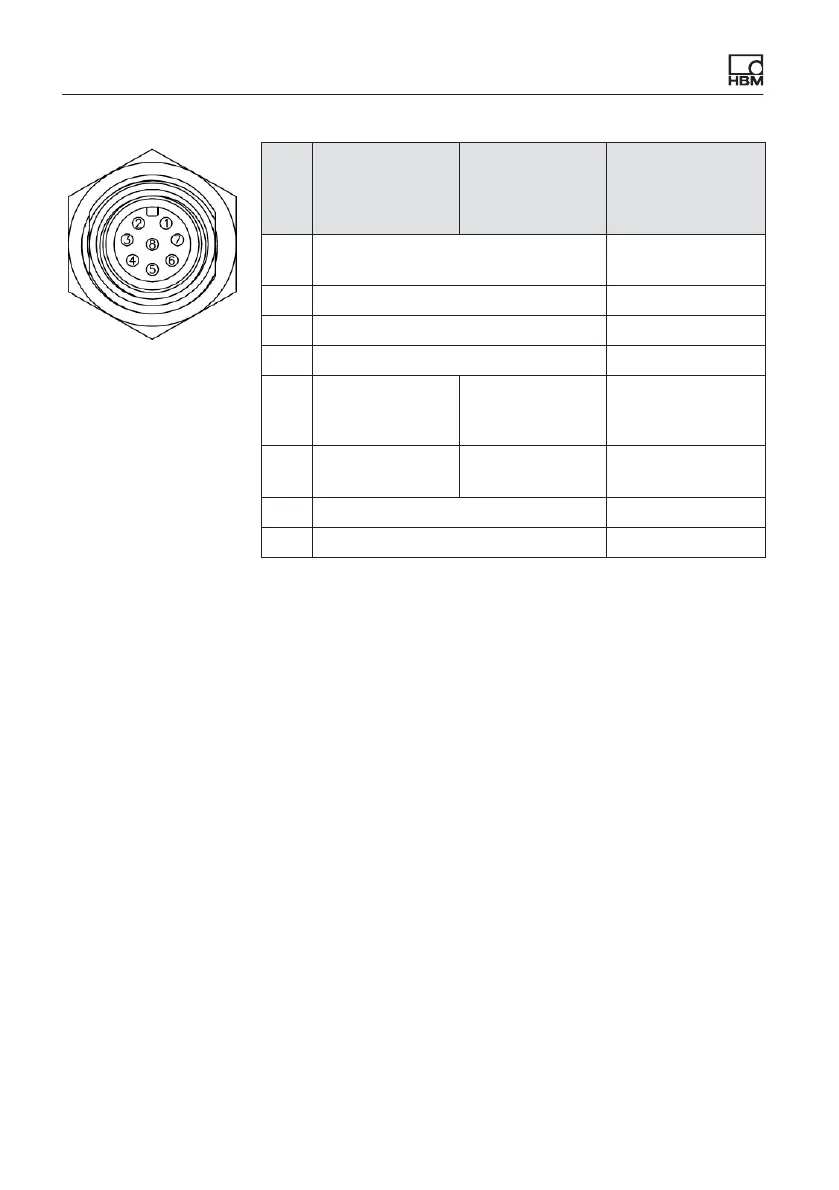

Pin Versione VA 1
(uscita di ten
sione)
Versione VA 2
(uscita di cor
rente)
Assegnazione
dei fili del cavo
di collegamento
KAB168
1 Tensione di alimentazione 0 V
(GND)
bianco
2 Non assegnato marrone
3 Ingresso di controllo reset verde
4 Non assegnato giallo
5 Segnale di
uscita 0 … 10 V
Segnale di
uscita
4 … 20 mA
grigio
6 Segnale di
uscita 0 V
Non assegnato rosa
7 Non assegnato blu
8 Alimentazione +19 … +30 V rosso
La lunghezza del cavo che collega l'amplificatore Inline alla maglia successiva
della catena di misura non deve superare i 30 m.
7.2.3 Uso dell'amplificatore Inline/reset della catena di misura
La misurazione inizia non appena il trasduttore è collegato a una tensione di
alimentazione e l'uscita dell'amplificatore alla maglia successiva della catena di
misura.
Assegnando l'ingresso "Reset" a una tensione > 10 V, il reset viene eseguito
una sola volta. Dopo questo reset il dispositivo continua a misurare anche se si
collega una tensione superiore a 10 V all'ingresso corrispondente.
Per provocare un nuovo reset, l'ingresso deve essere impostato prima su 0 V
per poi provocare nuovamente un reset collegando una tensione di 10 V.
