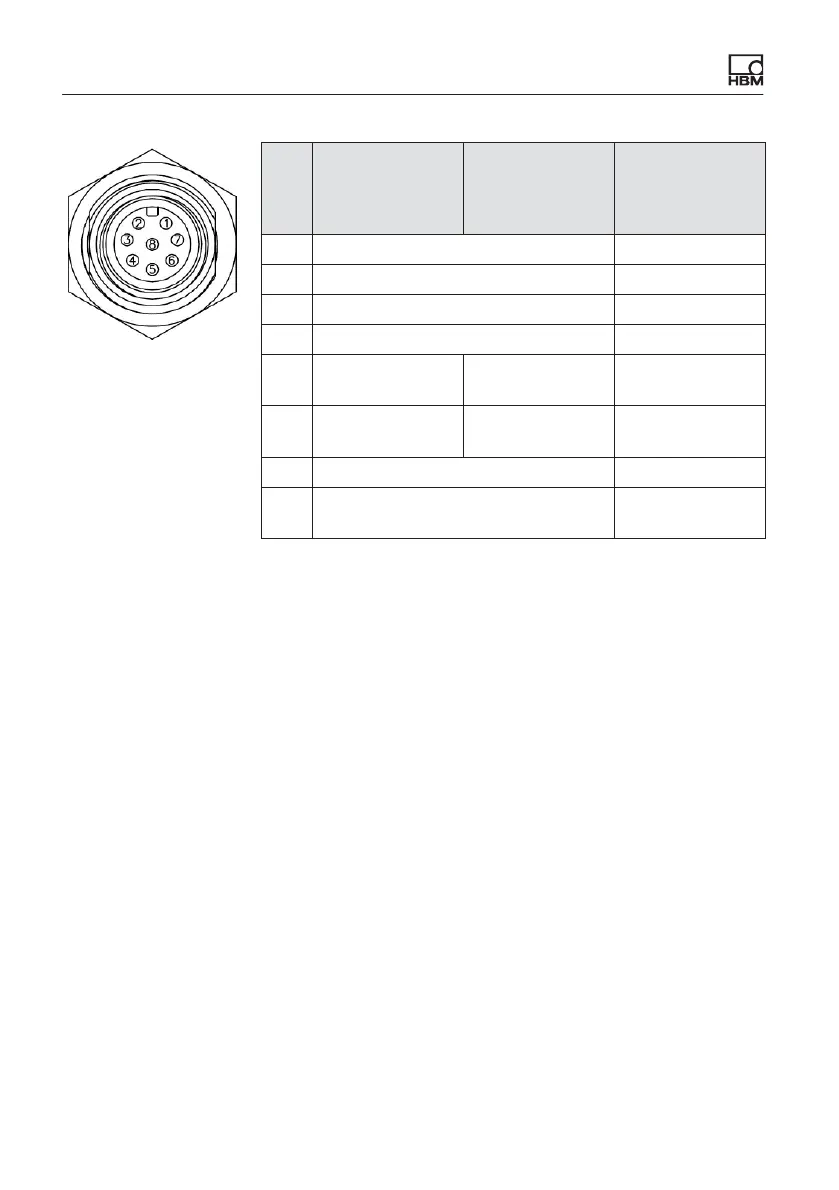

Elektrischer Anschluss
24 A03729_03_YI0_01 HBM: public C9C
Pin Version VA 1
(Spannungs
ausgang)
Version VA 2
(Stromaus
gang)
Belegung der
Kabeladern des
Anschluss
kabels KAB168
1 Versorgungsspannung 0 V (GND) weiß
2 Nicht belegt braun
3 Steuereingang Nullsetzen grün
4 Nicht belegt gelb
5 Ausgangssignal
0 … 10 V
Ausgangssignal
4 … 20 mA
grau
6 Ausgangssignal
0 V
Nicht belegt rosa
7 Nicht belegt blau
8 Spannungsversorgung
+19 … +30 V
rot
Die Länge des Kabels, das den Inline-Verstärker mit dem nachfolgenden Glied
der Messkette verbindet, darf 30 m nicht überschreiten.
7.2.3 Betrieb des Inline-Verstärkers / Nullsetzen der Messkette
Die Messung startet, sobald der Sensor mit einer Versorgungsspannung und
der Ausgang des Verstärkers mit dem nächsten Glied der Messkette ver
bunden sind.
Wenn Sie den Eingang „Nullsetzen“ mit einer Spannung > 10 V belegen, wird
ein einmaliges Nullsetzen ausgeführt. Nach diesem Nullsetzen misst das Gerät
weiter, auch wenn Sie eine Spannung über 10 V am entsprechenden Eingang
anliegen lassen.
Um erneut ein Nullsetzen auszulösen, muss der Eingang zunächst auf 0 V
gesetzt werden, um dann wieder durch Anlegen einer Spannung von über 10 V
Nullsetzen auszulösen.
