Raccordement électrique
20 A03729_03_YI0_01 HBM: public C9C
7 Raccordement électrique
7.1 Raccordement à un amplificateur de mesure sans
module amplificateur fixe
En tant que capteur de force reposant sur des jauges d'extensométrie, le
capteur C9C émet un signal en mV/V. Un amplificateur est nécessaire au
traitement du signal. Il est possible d'utiliser tous les amplificateurs à courant
continu et les amplificateurs à fréquence porteuse conçus pour des systèmes
de mesure à jauges d'extensométrie.
Les capteurs de force sont réalisés en technique quatrefils.
7.1.1 Remarques générales et branchement

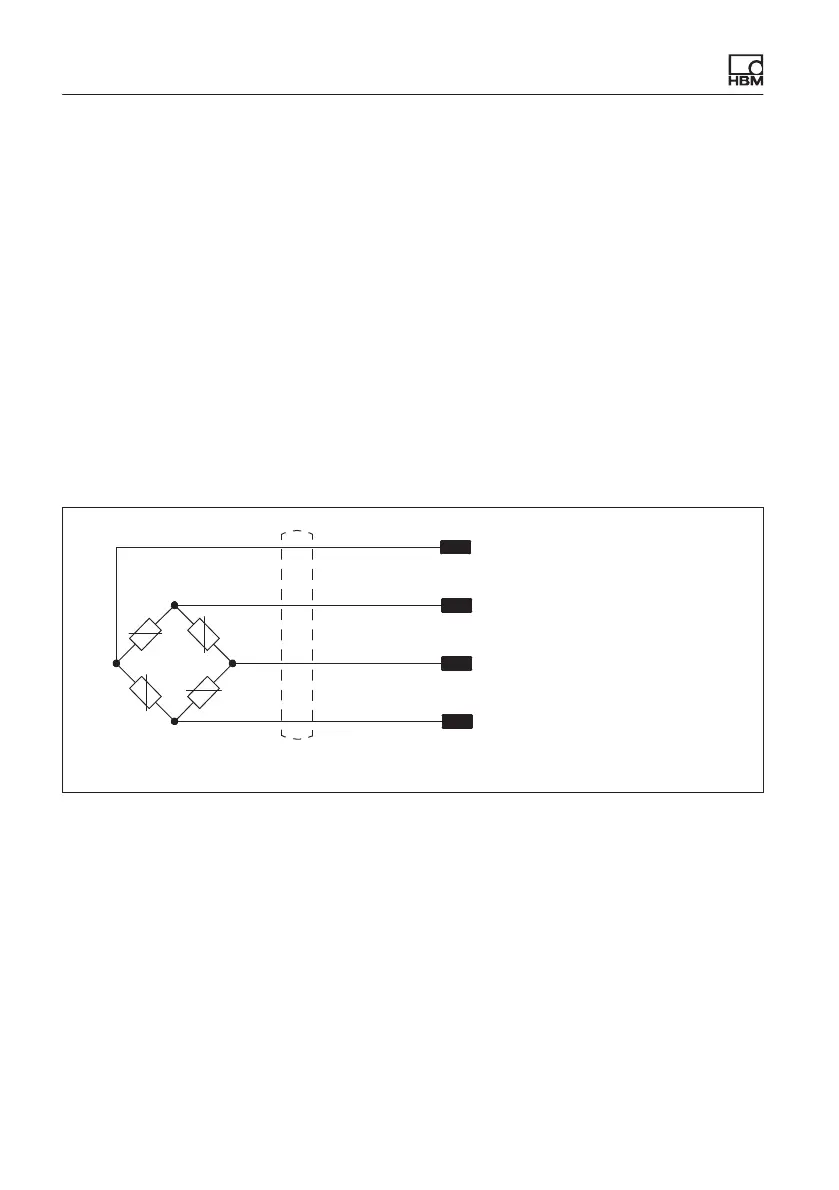

1: blanc, signal de mesure (+)
2: noir, tension d'alimentation (-)
4: rouge, signal de mesure (-)
3: bleu, tension d'alimentation (+)
Blindage du câble, relié au boîtier
Fig. 7.1 Code de raccordement et de couleur
Avec ce code de raccordement, le signal de sortie est positif lors d'une charge
dans le sens de compression. Pour obtenir un signal négatif dans le sens de
compression, permuter les brins rouge et blanc.
Le blindage du câble de liaison est relié au boîtier du capteur. Si vous n'utilisez
pas les câbles préconfectionnés de HBM, mettez le blindage du câble sur le
boîtier du connecteur femelle. Aux extrémités libres du câble raccordé au sys
tème amplificateur de mesure, il convient d'utiliser des connecteurs CE, le blin
dage devant être posé en nappe. Pour toute autre technique de connexion, il
faut prévoir un blindage CEM également à poser en nappe au niveau du toron.
