HBM C9C User Manual

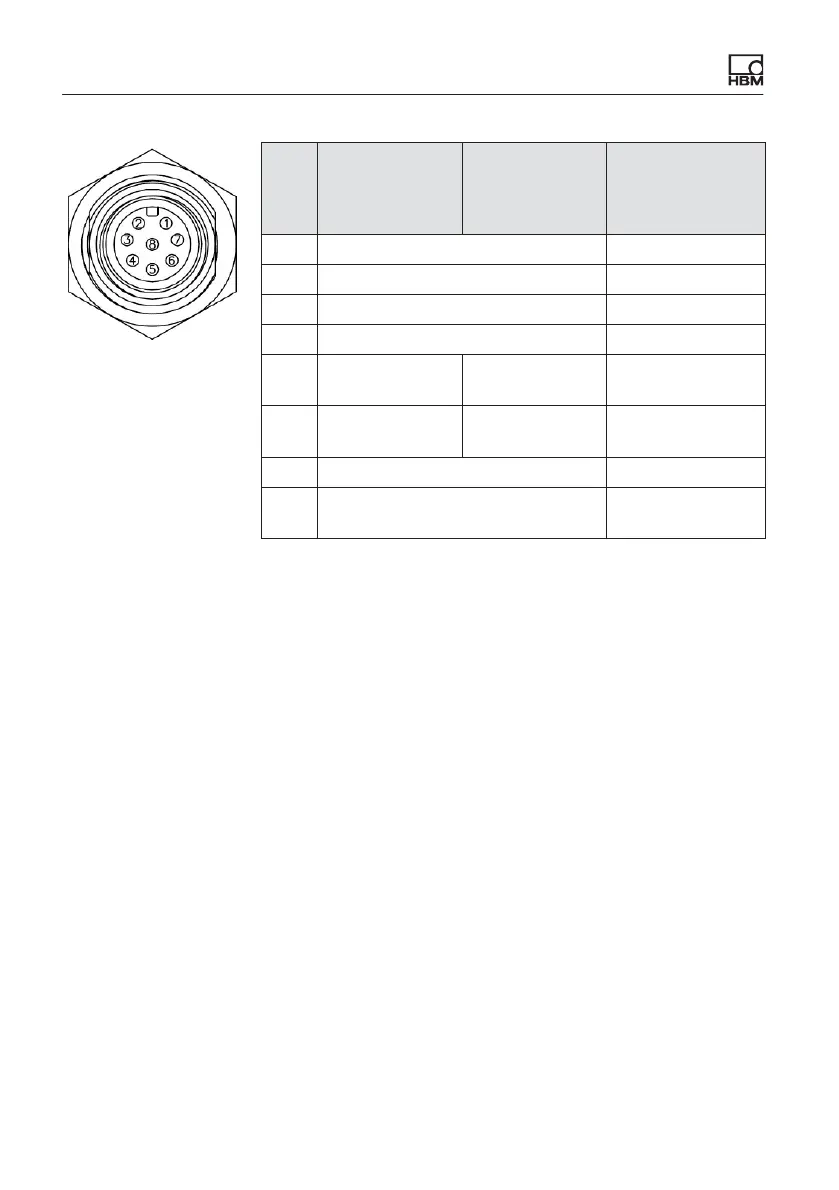

Raccordement électrique
24 A03729_03_YI0_01 HBM: public C9C
Bro
che
Version VA 1
(sortie tension)
Version VA 2
(sortie cou
rant)
Affectation des
fils conducteurs
du câble de
liaison KAB168
1 Tension d'alimentation 0 V (GND) blanc
2 Libre marron
3 Entrée de contrôle Mise à zéro vert
4 Libre jaune
5 Signal de sortie
0 … 10 V
Signal de sortie
4 … 20 mA
gris
6 Signal de sortie
0 V
Libre rose
7 Libre bleu
8 Alimentation en tension
+19 … +30 V
rouge
La longueur du câble reliant l'amplificateur en ligne à l'élément suivant de la
chaîne de mesure ne doit pas dépasser 30m.
7.2.3 Fonctionnement de l'amplificateur en ligne/ Mise à zéro de la
chaîne de mesure
La mesure démarre dès que le capteur est relié à une tension d'alimentation et
que la sortie de l'amplificateur est raccordée à l'élément suivant de la chaîne
de mesure.
Si vous appliquez une tension >10V à l'entrée "Mise à zéro", le système
effectue une mise à zéro. Après cette mise à zéro, l'appareil continue à
mesurer, même si vous appliquez une tension supérieure à 10V sur l'entrée
correspondante.
Pour déclencher une nouvelle mise à zéro, l'entrée doit tout d'abord être mise
à 0V avant d'être de nouveau soumise à une tension supérieure à 10V.
