Elektrischer Anschluss
20 A03729_03_YI0_01 HBM: public C9C
7 Elektrischer Anschluss
7.1 Anschluss an Messverstärker ohne fest
angeschlossenes Verstärkermodul
Die C9C gibt als Kraftaufnehmer auf Basis von Dehnungsmessstreifen ein Si
gnal in mV/V aus. Es ist ein Verstärker zur Signalverarbeitung nötig. Es
können alle Gleichspannungsverstärker und Trägerfrequenzverstärker
verwendet werden, die für DMS  Messsysteme ausgelegt sind.
Die Kraftaufnehmer werden in Vierleiterschaltung ausgeführt.
7.1.1 Allgemeine Hinweise und Verschaltung
1: weiß, Messsignal (+)
2: schwarz, Speisespannung (-)
4: rot, Messsignal (-)
3: blau, Speisespannung (+)
Kabelschirm, verbunden mit Gehäuse

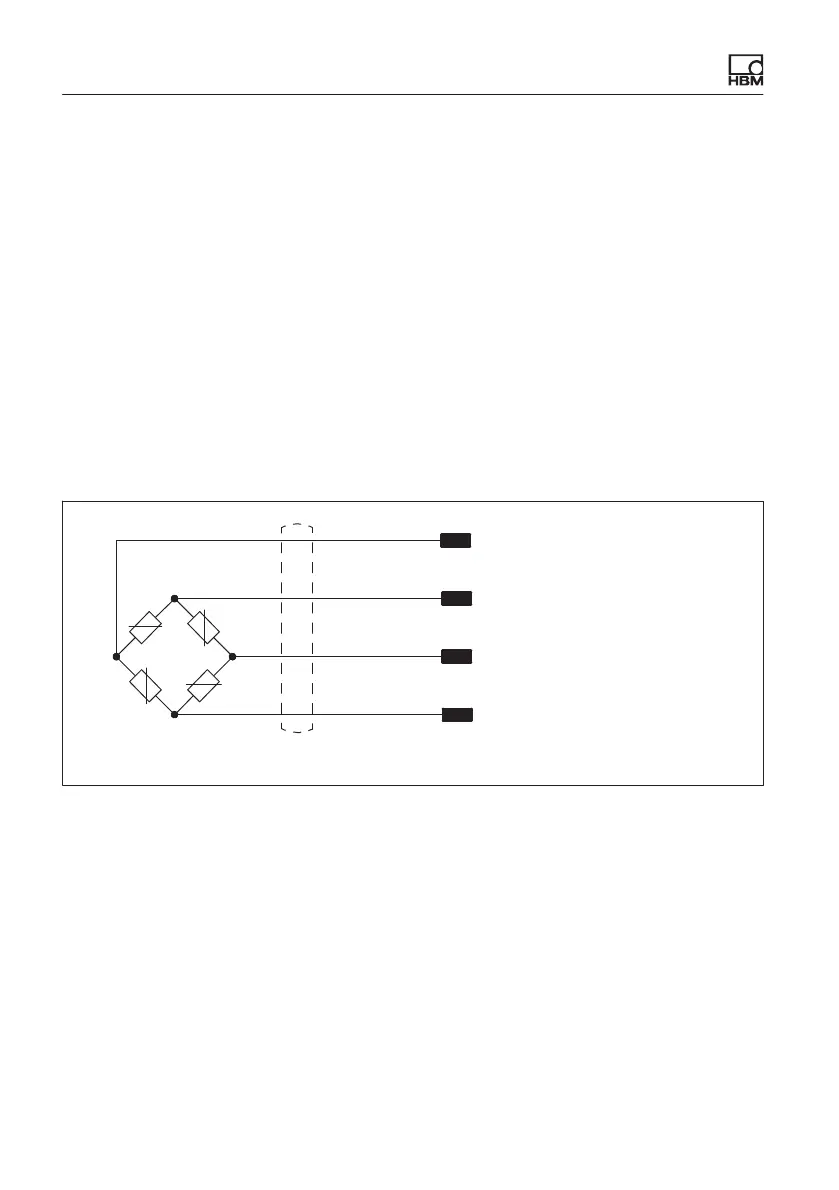

Abb. 7.1 Anschlussbelegung und Farbcode
Bei dieser Anschlussbelegung ist bei Belastung in Druckrichtung das Aus
gangssignal positiv. Wünschen Sie ein negatives Ausgangssignal in Druckrich
tung, so vertauschen die rote und weiße Ader.
Der Schirm des Anschlusskabels ist mit dem Aufnehmergehäuses verbunden.
Nutzen Sie nicht die fertig konfektionierten Kabel von HBM, so legen Sie bitte
den Kabelschirm auf das Gehäuse der Kabelbuchse. An den freien Enden des
Kabels, dass mit dem Messverstärkersystem verbunden wird sind Stecker
nach CE Norm zu verwenden, die Schirmung ist flächig aufzulegen. Bei
