Mechanischer Einbau
C9C A03729_03_YI0_01 HBM: public 19
A
H

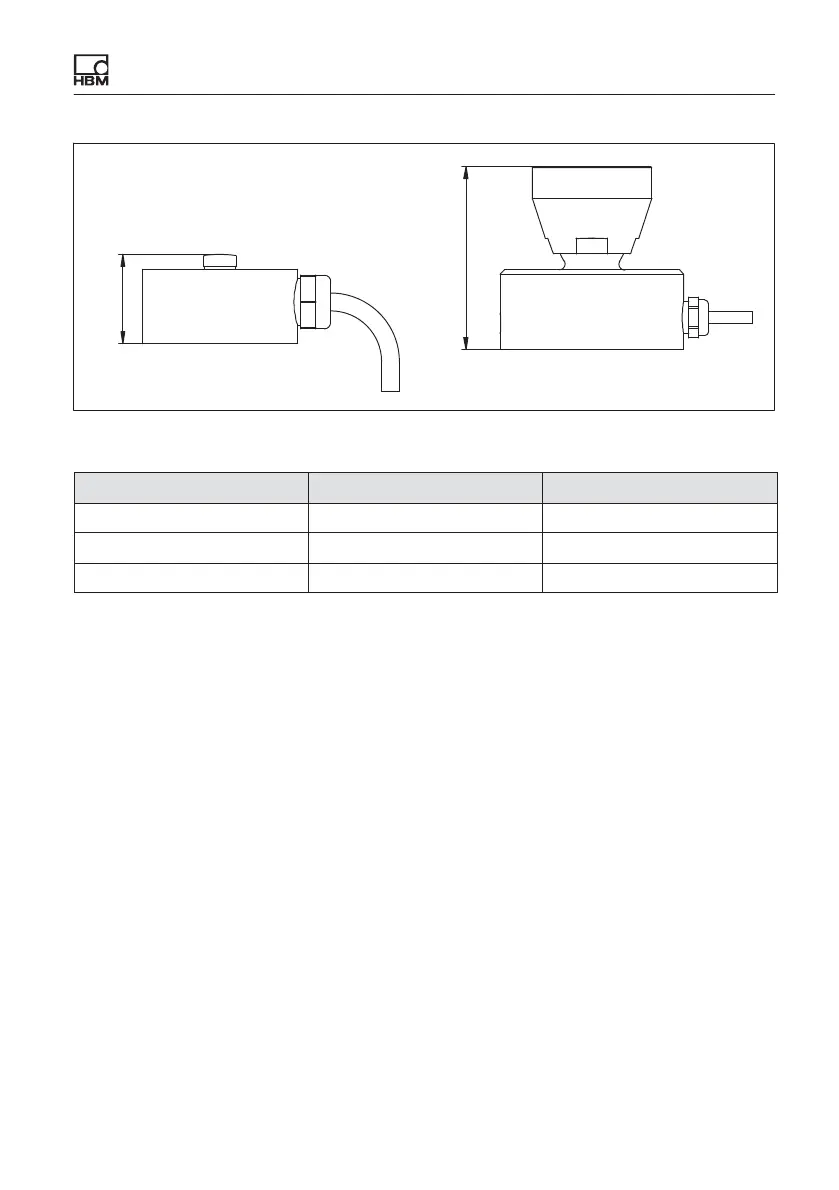

Abb. 6.3 Einbauhöhen der C9C mit und ohne Druckstück EDO9
C9C A0,1 H
50…200N 15 -
0,5…20kN 13 31,5
50kN 28 48,5
Weiterhin müssen folgende Anforderungen an das Konstruktionsteil gestellt
werden, an das der Boden des Kraftaufnehmers wird, bzw. auf das die C9C
gestellt wird:
S Wir empfehlen eine ebene, lackfreie und fettfreie Oberfläche. Die Reinigung
kann z.B. mit dem Reinigungsmittel RMS1 von HBM erfolgen (Bestellnum
mer 1RMS1).
S Es muss eine Härte von mindestens 40 HRC aufweisen.
S Es muss ausreichend steif sein, damit es sich nicht durchbiegt.
S Die Ebenheit ist ideal, wenn eine Toleranz von 0,01mm nicht überschritten
wird.
