Mechanischer Einbau
18 A03729_03_YI0_01 HBM: public C9C

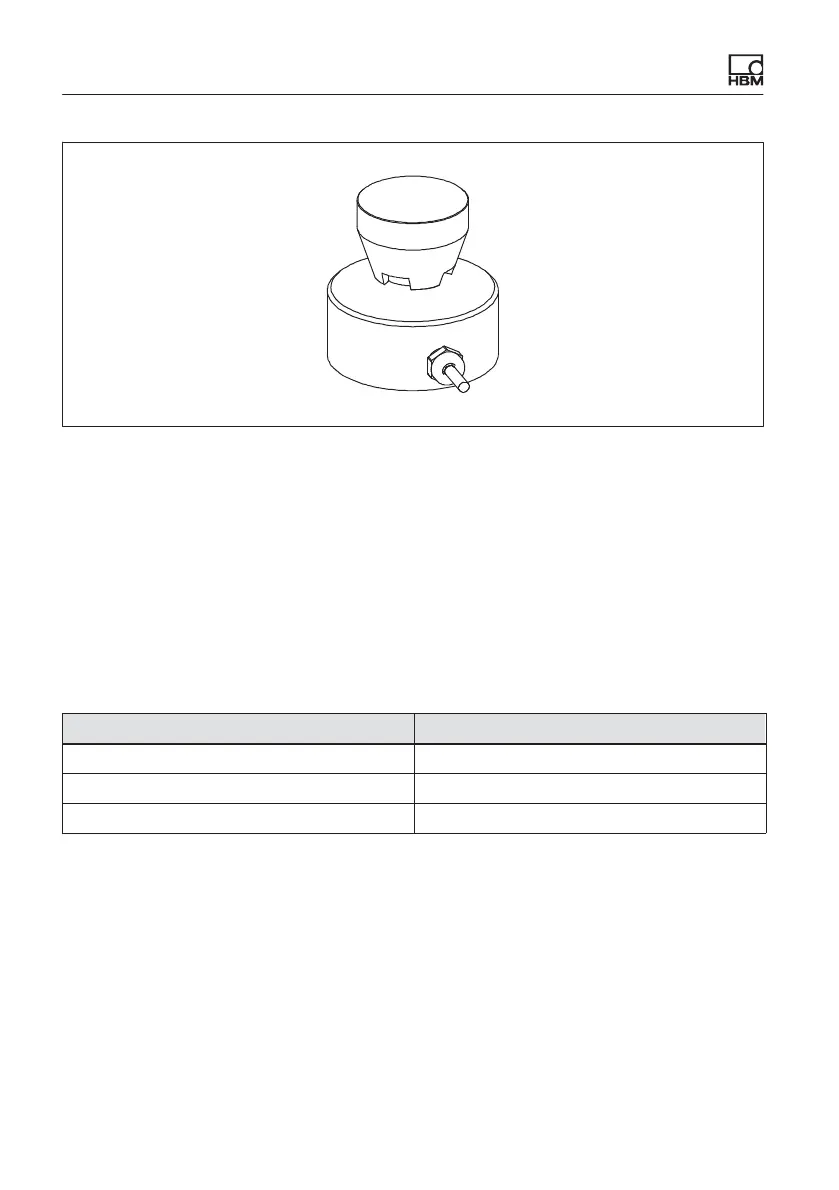

Abb. 6.2 Verwendung des Druckstückes EDO9
Die Unterkonstruktion muss in der Lage sein, die zu messende Kraft auf
zunehmen. Bedenken Sie, dass die Steifheit des Gesamtsystems von der Stei
figkeit der Krafteinleitung und der Unterkonstruktion abhängt. Beachten Sie
bitte auch, dass die Unterkonstruktion garantieren muss, dass die Kraft stets
senkrecht in den Aufnehmer geleitet wird, d.h. auch unter voller Belastung darf
es nicht zu Schiefstellung kommen.
Auf der Unterseite des Adapters befinden sich Gewindebohrungen, mittels
derer sich die C9C auch über Kopf oder vertikal montieren lässt.
Nennkraft Gewinde
50N…200N 3 mal M3
0,5…20kN 3 mal M2
50kN 4 mal M4
Beachten Sie bitte die Bauhöhen der C9C
