Montage mécanique
C9C A03729_03_YI0_01 HBM: public 19
A
H

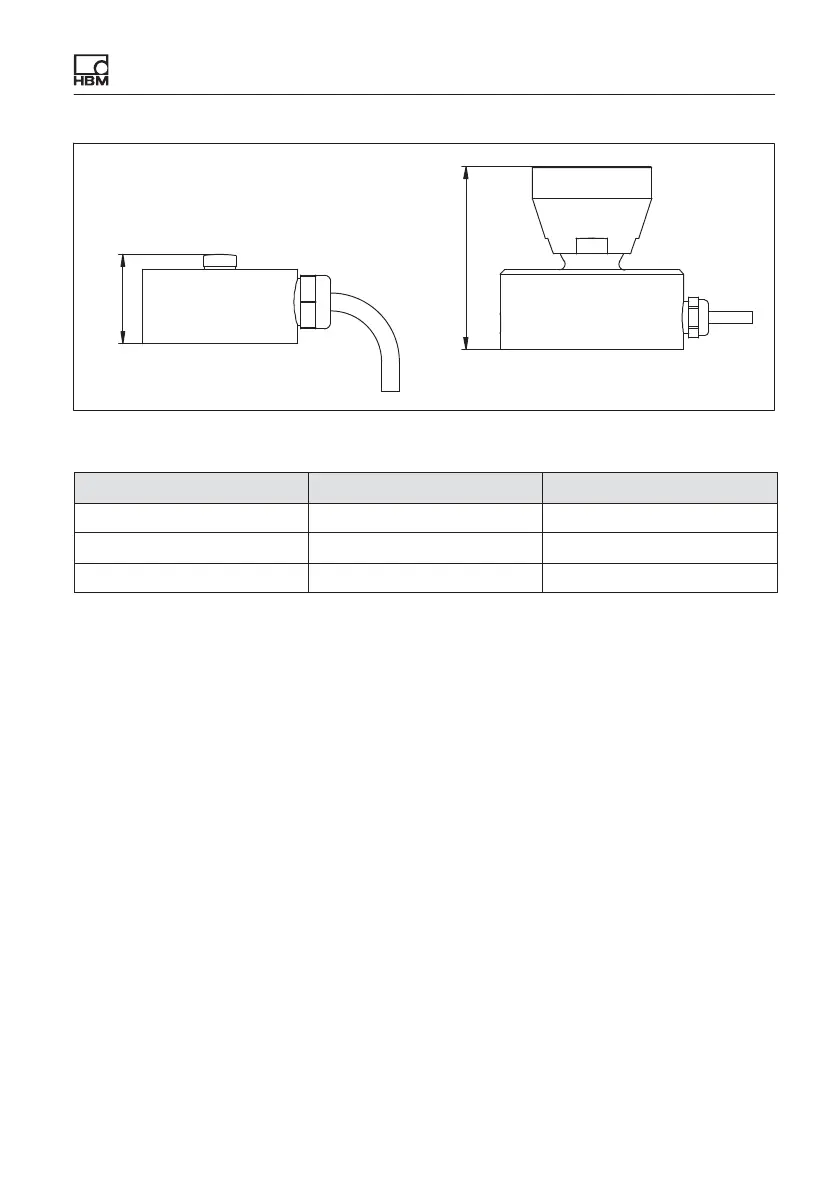

Fig. 6.3 Hauteurs de montage C9C avec et sans pièce d'appui EDO9
C9C A0,1 H
50 … 200N 15 -
0,5 … 20 kN 13 31,5
50kN 28 48,5
En outre, la pièce de construction contre laquelle repose le fond du capteur de
force ou sur laquelle le C9C est posé doit remplir les exigences suivantes:
S Nous recommandons une surface plane, exempte de peinture et de
graisse. Il est possible de la nettoyer avec le produit de nettoyage RMS1 de
HBM, par exemple (n° de commande 1RMS1).
S Elle doit présenter une dureté d'au moins 40 HRC.
S Elle doit être suffisamment rigide pour ne pas plier.
S La planéité est idéale lorsque la tolérance de 0,01mm n'est pas dépassée.
