Montage mécanique
18 A03729_03_YI0_01 HBM: public C9C

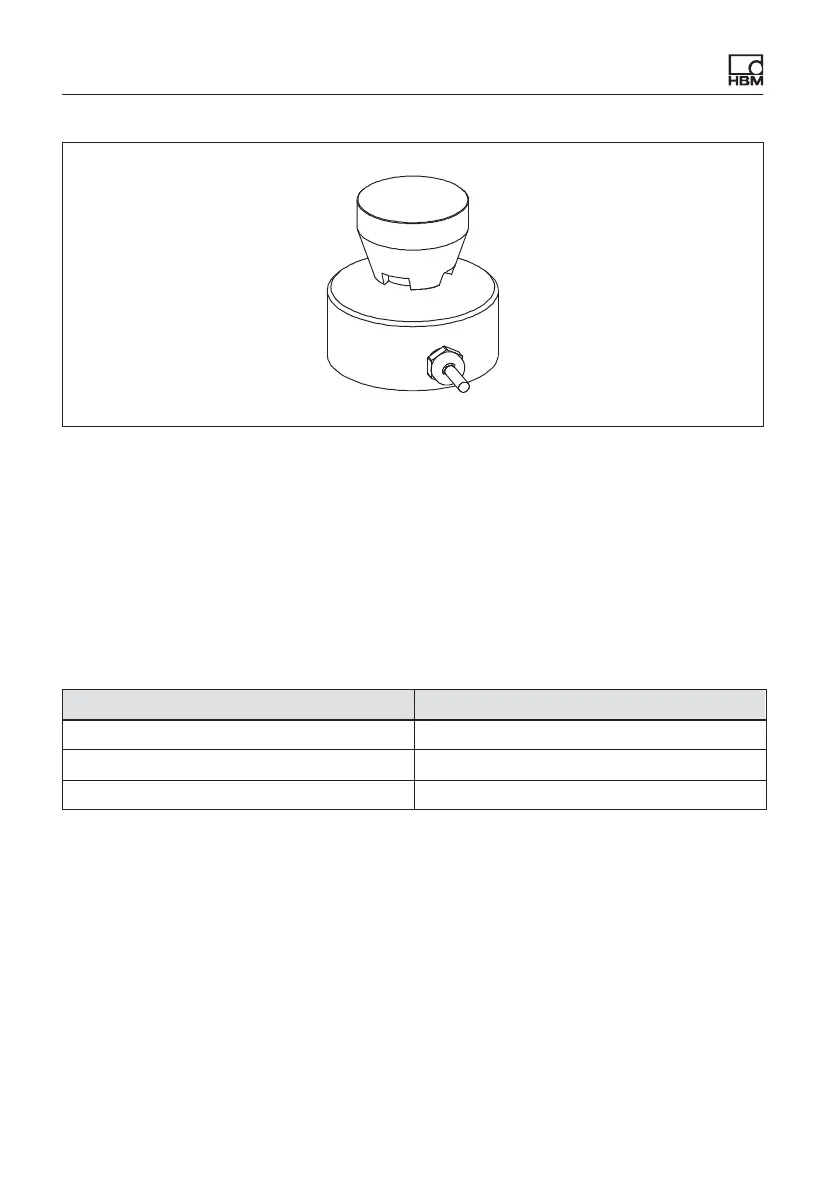

Fig. 6.2 Utilisation de la pièce d'appui EDO9
La structure porteuse doit être en mesure d'accepter la force à mesurer. Notez
que la rigidité de l'ensemble dépend de la rigidité de la surface d'introduction
de force et de la structure porteuse. Notez également que la structure porteuse
doit garantir que la force sera toujours introduite verticalement dans le capteur.
Ainsi, même à pleine charge, la position ne doit pas être inclinée.
Le fond de l'adaptateur comporte des taraudages qui permettent de monter les
C9C également tête en bas ou à la verticale.
Force nominale Filetage
50N…200N 3 x M3
0,5 … 20 kN 3 x M2
50kN 4 x M4
Tenez compte des hauteurs de montage des C9C
