Montage mécanique
C9C A03729_03_YI0_01 HBM: public 17
F
nom
Force dans la direction de mesure
F
ex
Force dans la direction de mesure, mais
excentrée par rapport au capteur de
force
e Excentricité (écart milieu du capteur -
introduction de la force)
F
nom F
ex
Fq
e

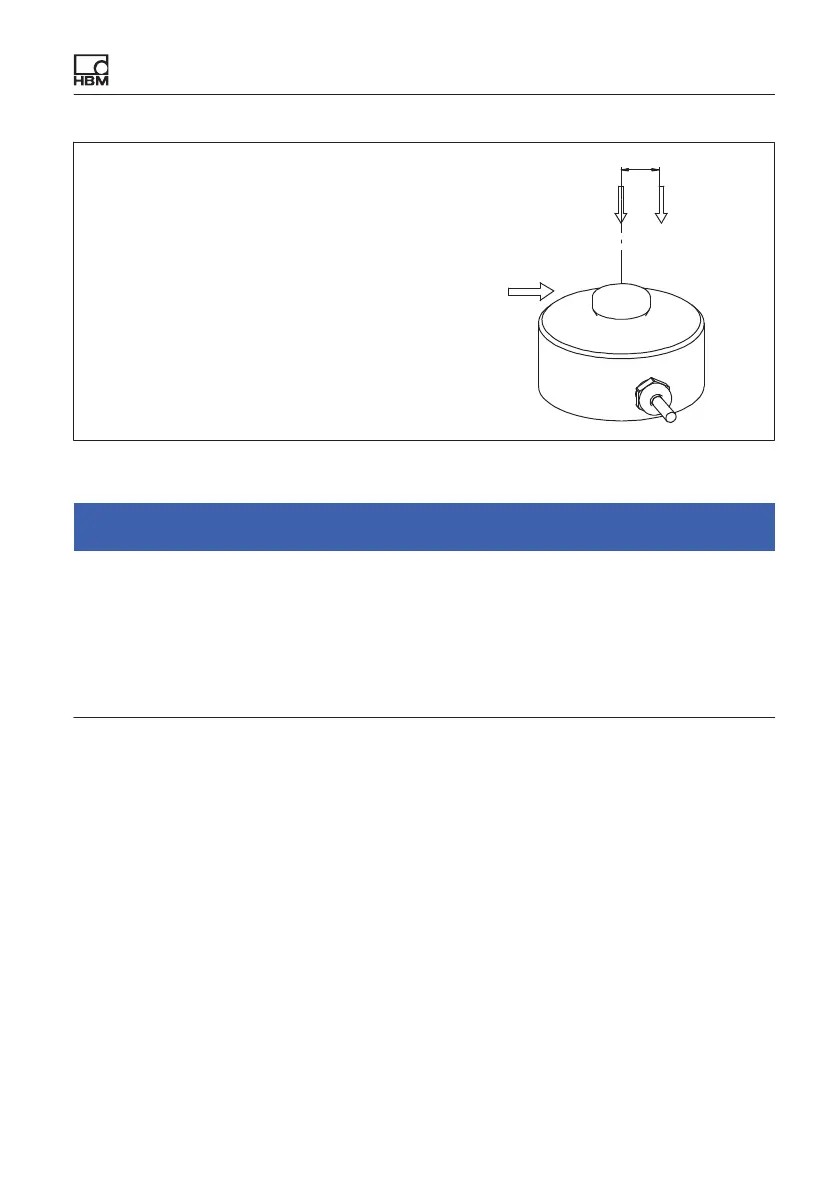

Fig. 6.1 Forces et moments parasites
Note
Lors du montage et de l'utilisation du capteur, tenir compte des forces
parasites maximales (forces transverses (introduction de biais), moments de
flexion (introduction excentrée de la force) et couples, voir Caractéristiques
techniques, chapitre 9, page 29), ainsi que de la capacité de charge maximale
des pièces d'introduction de la force utilisées (le cas échéant, fournies par le
client).
La force est introduite par la tête de charge convexe située sur le dessus du
capteur de force.
La pièce de construction qui introduit la force dans la surface convexe doit être
rectifiée et présenter une dureté d'au moins 40 HRC.
HBM propose des pièces d'appui EDO9 pour le C9C qui permettent de tenir
couples et moments de flexion éloignés du capteur. Ces pièces d'appui
présentent naturellement la dureté et la qualité de surface appropriées.
