Dimensioni
28 A03729_03_YI0_01 HBM: public C9C
Dimensioni in mm
Ø centraggio A +0,1
Ø centraggio A +0,1
Forza nominale 0,5...20 kN Forza nominale 50 kN
Ø B -0,1
D
18°
F
C
Ø 11,6
E
F
Ø B -0,1
D
C
E
18°

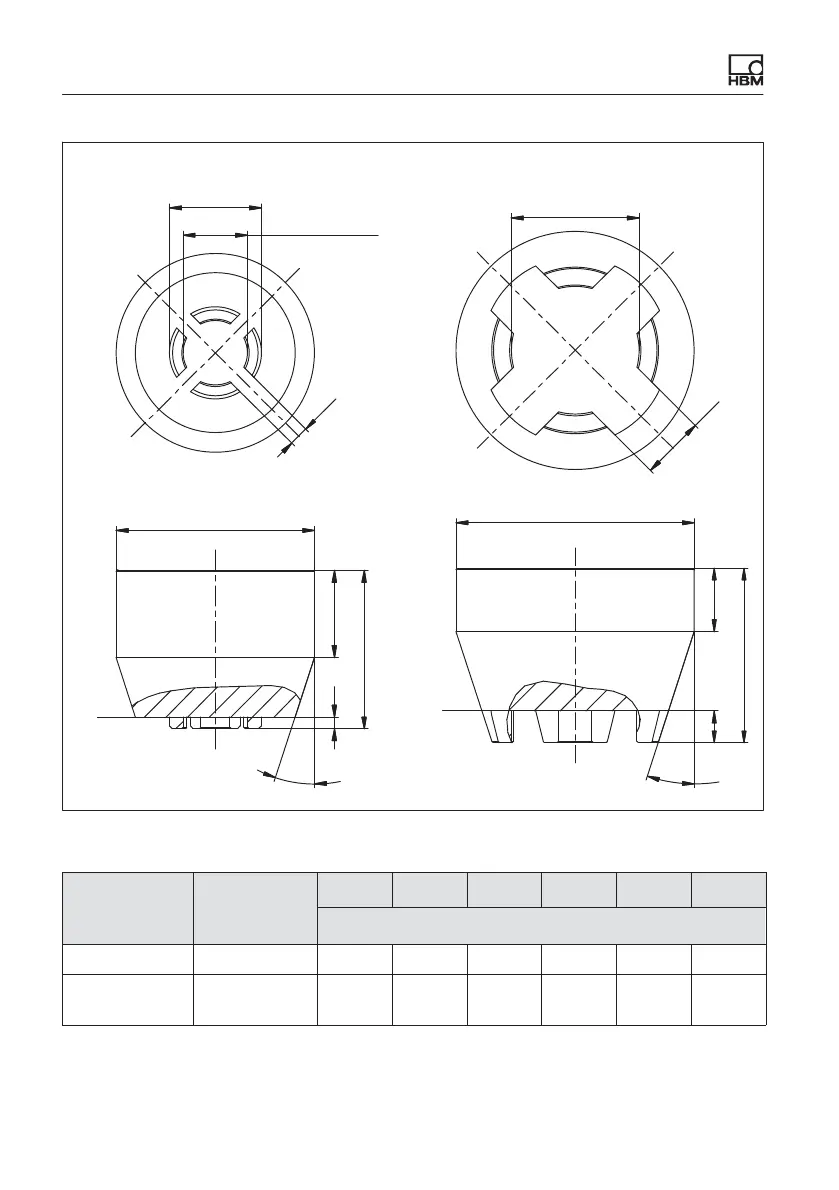

Fig. 8.3 Dimensioni EDO9
EDO9 Campo di
misura della
forza
ø A ø B C D E F
[mm]
1-EDO9/20kN 0,5 … 20 kN 8,1 25 20 11 1,5 2,5
1-EDO9/50kN a partire da
50 kN
16,1 30 22 8 4 8
