Abmessungen
28 A03729_03_YI0_01 HBM: public C9C
Abmessungen in mm
Zentrier-Ø A +0,1
Zentrier-Ø A +0,1
Nennkraft 0,5…20 kN Nennkraft 50 kN
Ø B -0,1
D
18°
F
C
Ø 11,6
E
F
Ø B -0,1
D
C
E
18°

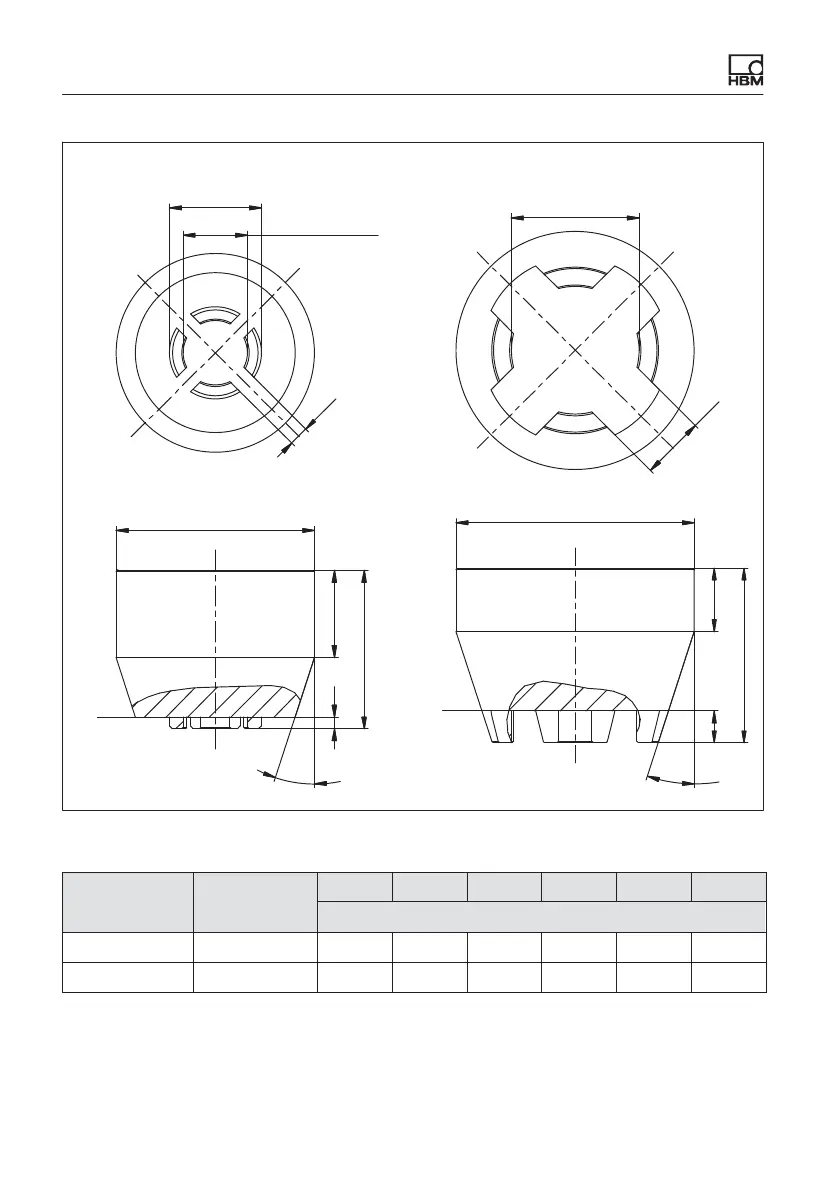

Abb. 8.3 Abmessungen EDO9
EDO9 Kraftbereich
øA øB C D E F
[mm]
1-EDO9/20kN 0,5 … 20 kN 8,1 25 20 11 1,5 2,5
1-EDO9/50kN ab 50 kN 16,1 30 22 8 4 8
