Anwendungsbereich
K148 A01681_03_X00_04 HBM: public 9
4 Anwendungsbereich
Beim elektrischen Messen mechanischer Verformungen mit DMS‐Aufnehmern
interessiert der genaue Zusammenhang zwischen der auf den Aufnehmer ein
wirkenden mechanischen Größe und der entsprechenden elektrischen Anzeige
am Ende der Messkette.
So kann anstelle eines DMS‐Aufnehmers das Kalibriergerät K148 eingesetzt
werden. Es liefert definierte elektrische Signale und simuliert die Wirkung von
mechanischen Größen, die auf einen DMS‐Aufnehmer einwirken.

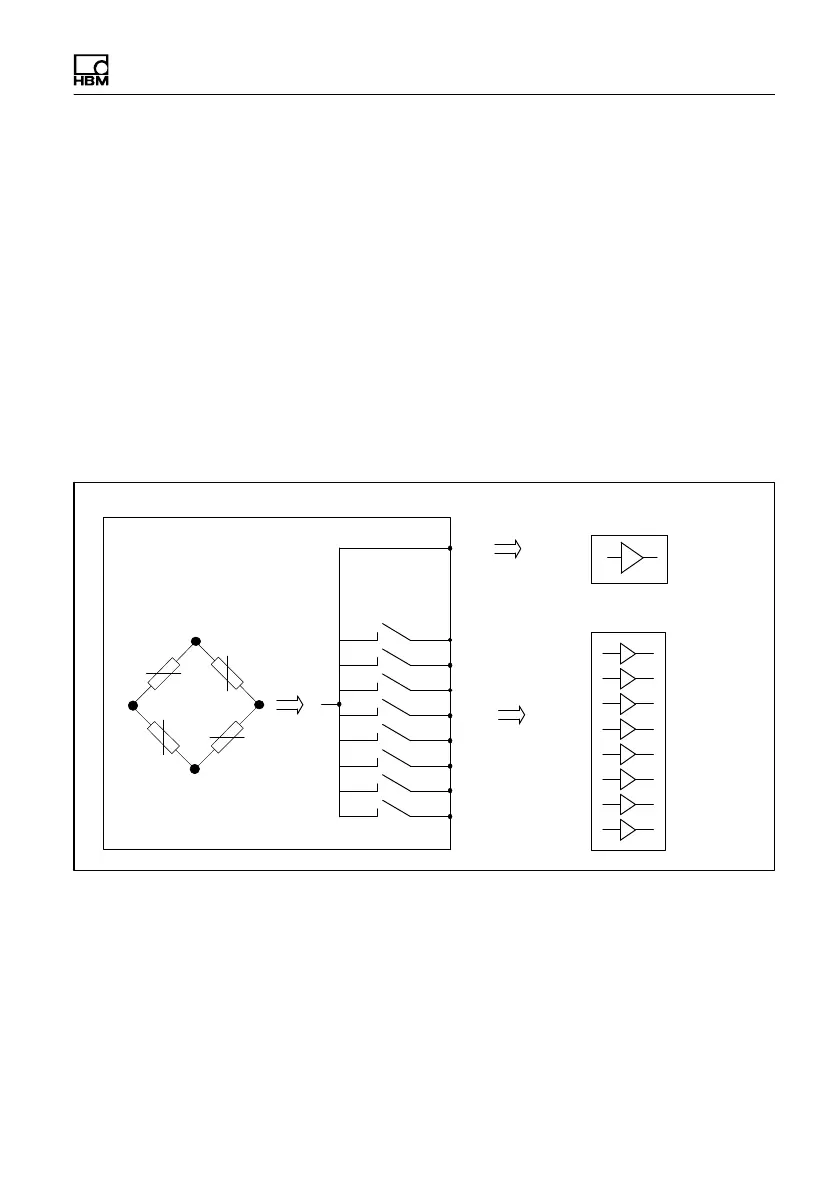

Das Kalibriergerät K148 ist für den Anschluss von Einkanal‐Messverstärkern
sowie für Mehrkanal‐Messverstärker mit bis zu acht Kanälen in Vollbrücken
schaltung ausgelegt. Der Anschluss erfolgt in Sechsleiter‐Technik.
Einkanal‐Verstärker
Achtkanal‐Verstärker
DMS‐Vollbrücke 350 Ohm
direkt
seriell ge
schaltet
Single
Kanal
1
2
3
4
5
6
7
8
K148
Einkanal‐Verstärker werden direkt angeschlossen, bei Mehrkanal‐Verstärkern
werden die Kanäle intern seriell durchgeschaltet.
Das Kalibriergerät hat einen DMS‐Ersatzwiderstand von 350 Ohm.
Es kann über eine USB‐Schnittstelle oder über die serielle Schnittstelle mit
einem Rechner betrieben oder manuell bedient werden.
Das K148 arbeitet im Frequenzbereich von 225 Hz bis 600 Hz in der Genauig
keitsklasse 0,0025; bei DC und TF u600....5000 Hz beträgt die Genauigkeits
