5.1.2 Anschlussbelegung
Einkanal‐Messbetrieb (Single Channel)
Das Anschlussbild gilt für Messverstärker, die mit der Sechsleiter-Schaltung
(Fühlerleitungen für die Brückenspeisespannung) arbeiten. Dadurch ist ge
währleistet, dass die Länge der eingesetzten Messkabel keinen Einfluss auf
die Messgenauigkeit hat.
1
8
9
15
Belegung
15polige
SUB-D ‐ Buchse
Kabel-
schirm
PIN
Brückenspeisespannung (-)
Brückenspeisespannung (+)
Messsignal (+)
Fühlerleitung (-)
Fühlerleitung (+)
Messsignal (-)
8
5
6
15
13
12
1
2
3
4

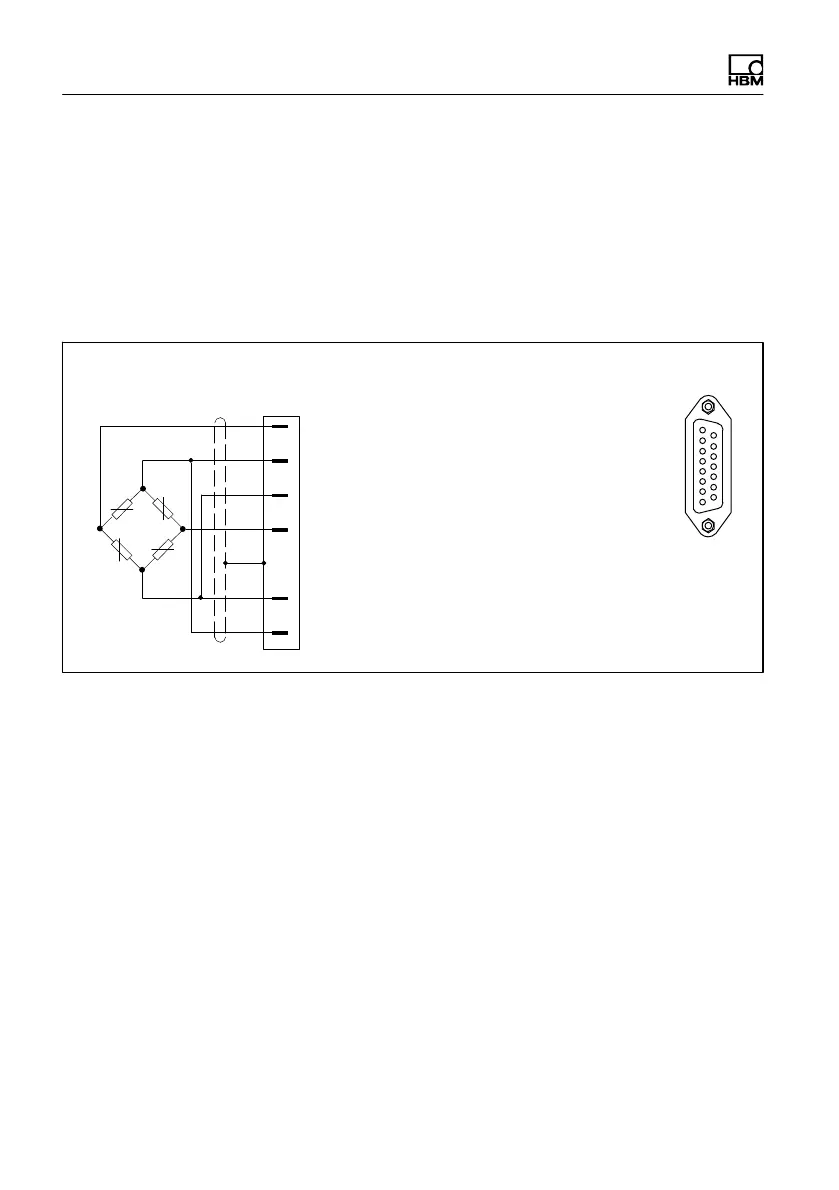

Abb. 5.1 Steckerbelegung K148 (Single Channel)
