Bedienung
K148 A01681_03_X00_04 HBM: public 15
AP810i/AP815i
13
14
25
Unterkanal
1...4
Unterkanal
5...8
1
13
14
25
1
Verbindungskabel, 25adrig; 1-Kab263-3
1
13
14
25
CHANNEL 1... 4
CHANNEL 5... 8
1
13
1425
Verbindungskabel, 25adrig; 1-Kab263-3
HBM‐Messverstärker

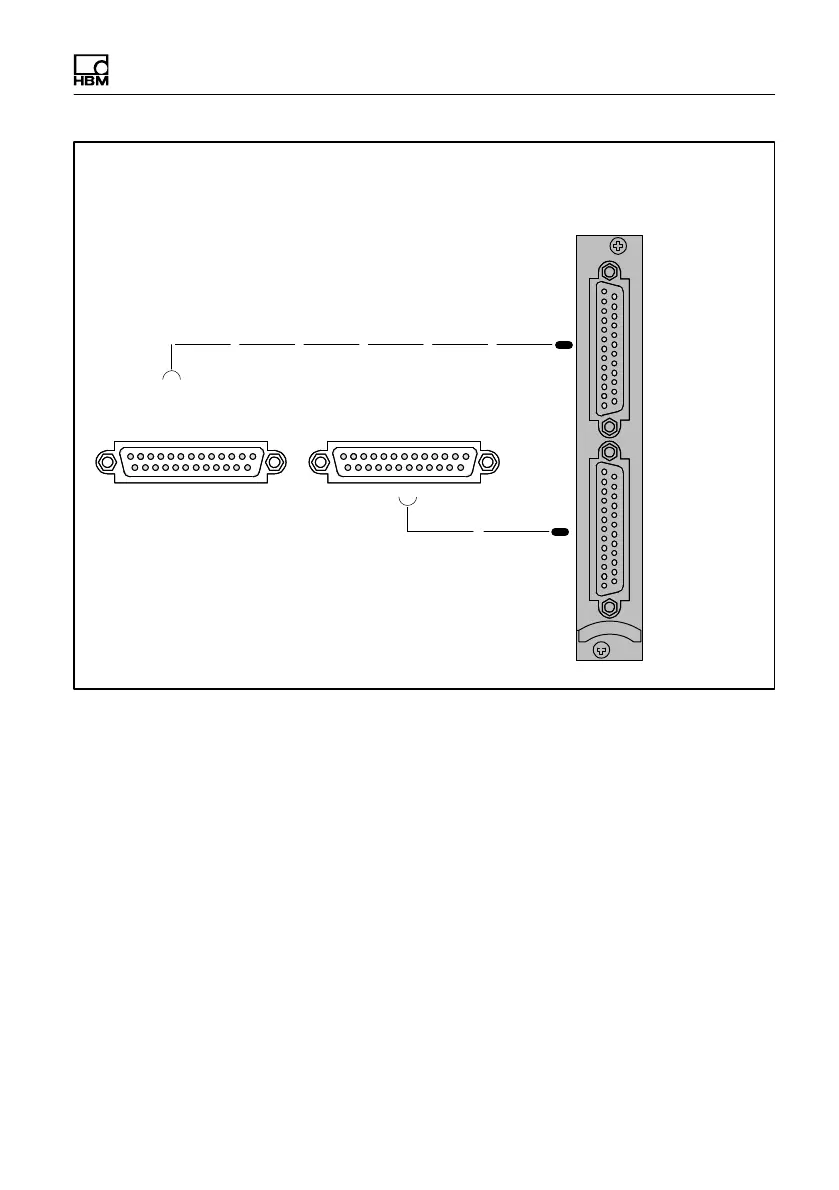

Abb. 5.4 Verbindungskabel zu HBM‐Messverstärkern
Beim Einkanal‐Betrieb (SINGLE CHANNEL) darf kein Kabel an die 25poligen
Anschlussbuchsen (CHANNEL 1...4 und CHANNEL 5...8) angeschlossen wer
den und umgekehrt. Es wird empfohlen, immer die im Lieferumfang enthalte
nen Kabel zu benutzen. Sollte das Kalibriergerät kalibriert worden sein, müs
sen diese Kabel verwendet werden, da sie mit einkalibriert wurden. Die
Kalibrierung ist somit am Kabelende gültig.
