41
PME-MP30DP
HBMA0737-4.0 de/en/fr
2 Mémento pour le raccordement à l’API
Les étapes pour un raccordement avec succès au Profibus :
1. Raccordement physique de l’appareil au Profibus (cf. page 44 et page 45)
2. Ajuster l’adresse Profibus à l’appareil (peut aussi être effectué à l’aide du
logiciel HBM “PME-Assistant“).
3. Configuration et paramétrage du télégramme Profibus à l’aide d’un outil de
configuration (p. ex. Step7) et des fichiers GSD ou manuellement selon
chapitre 6.2.
Un fichier GSD décrit les propriétés d’un participant Profibus sous une forme
standardisée. L’outil de configuration utilise ce fichier pour déterminer le type
de données échangées par les participants au sein du réseau Profibus.
Un fichier GSD standard (hbmxxx.gsd = deutsch; hbmxxxgse = englisch) pour
les modules PME est fourni avec l’appareil (CD de système).
PROFIBUS−DP
Configuration du réseau
Configurateur
Profibus
API
GSD
Bases de données équipements (fichiers GSD)

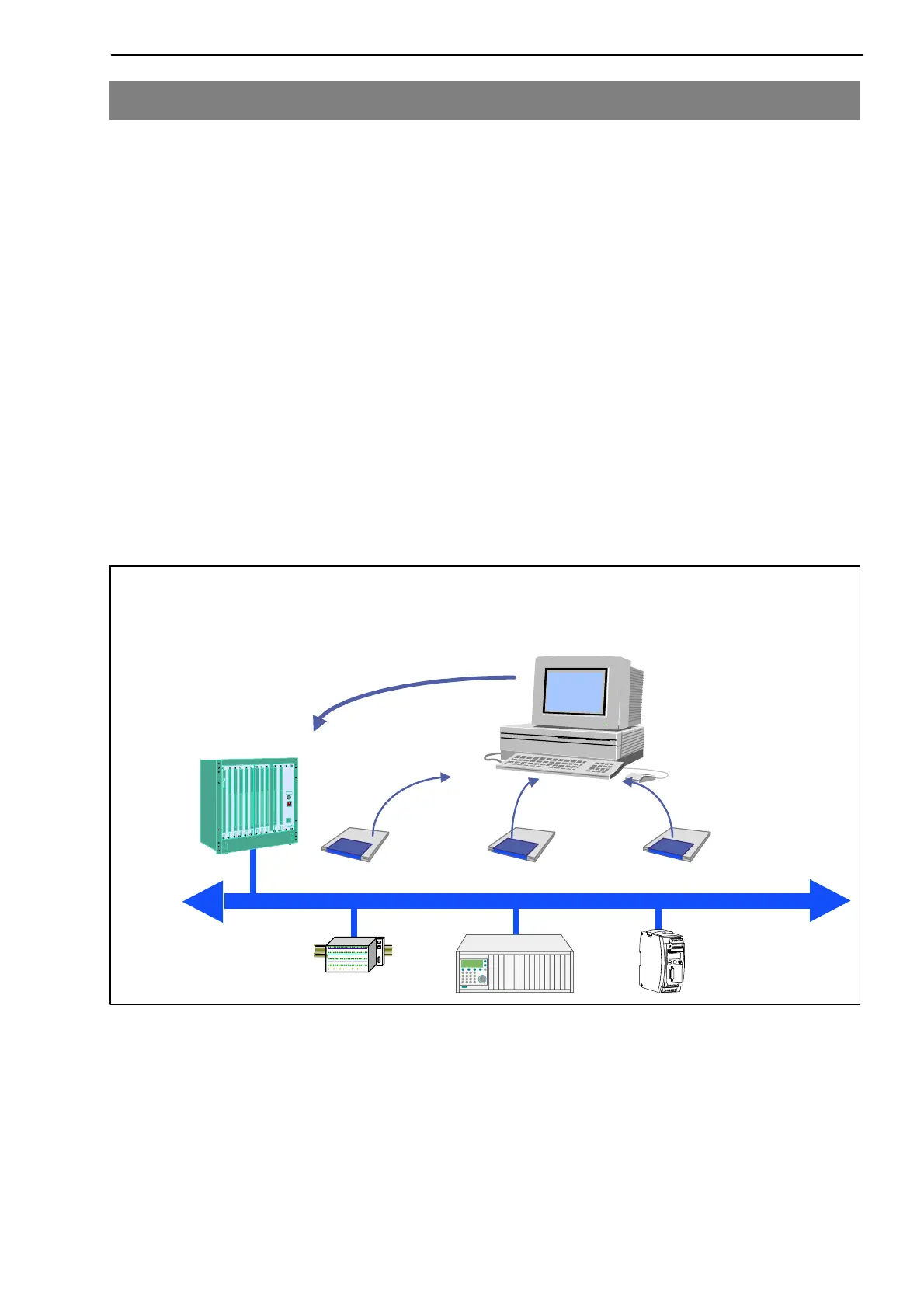

Fig. 2.7: Configuration à l’aide de fichiers GSD
