HBM MP30DP - 4 Anschließen; Anschlussbelegung

9
PME-MP30DP
HBMA0737-4.0 de/en/fr
4 Anschließen
WARNUNG
Beachten Sie vor der Inbetriebnahme des Gerätes die Sicherheitshin-
weise.
4.1 Anschlussbelegung
Die Anschlussbelegungen des Moduls MP30DP entnehmen Sie bitte der Be-
dienungsanleitung “Industrielle Messelektronik PME mit Feldbusanbindung
Modul MP30”. Auf der Frontseite des MP30DP befindet sich eine zusätzliche
9polige D-Sub-Anschlussbuchse für den Profibus-Anschluss.
Profibus-
anschluss-
buchse
1
5
6
9
GND
RS485-RTS
RS485-B
RS485-A
Vcc (5V)

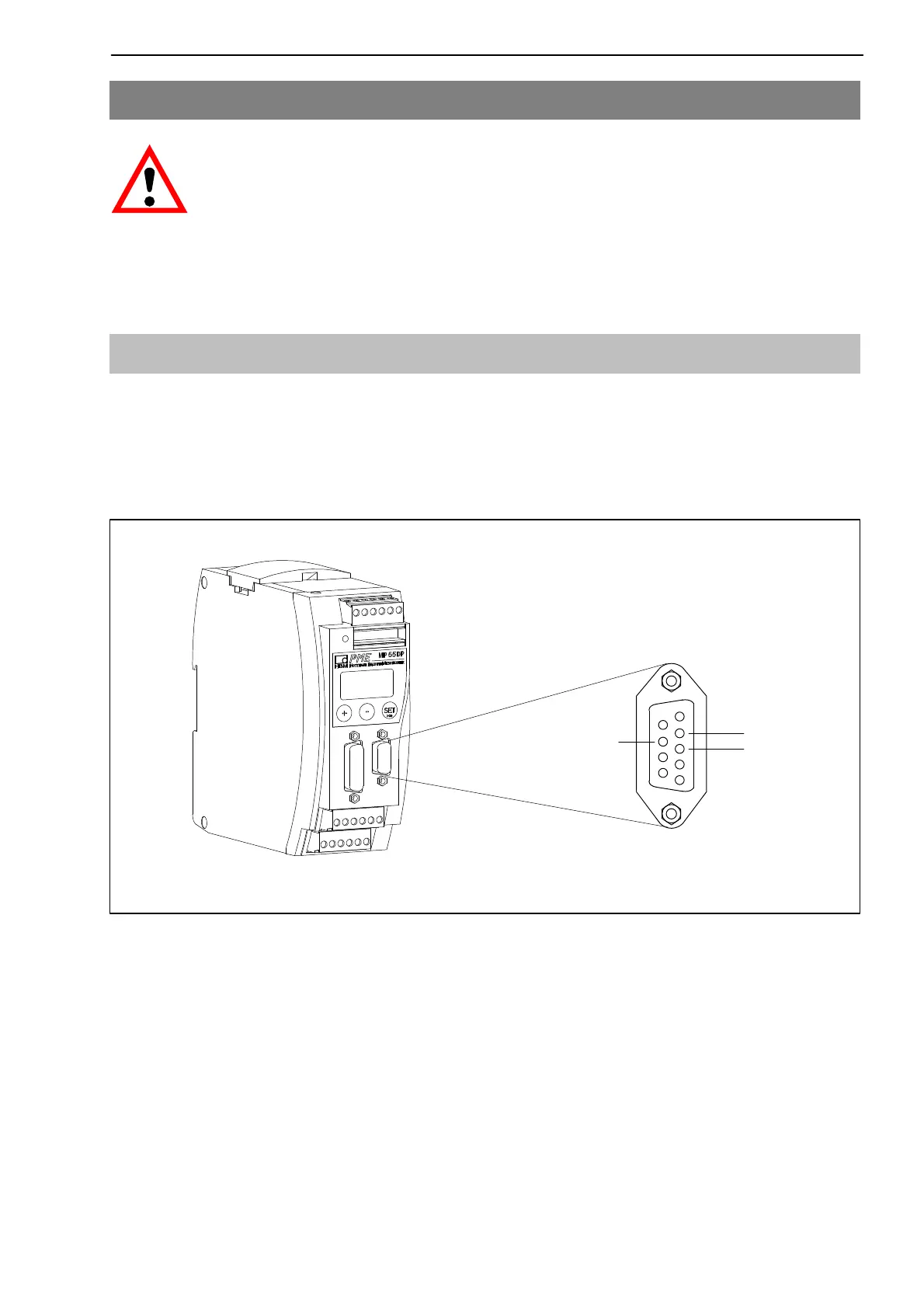

Abb. 4.1: Profibus-Anschluss nach Norm
