HBM MP30DP - 4 Raccorder; Code de Raccordement

45
PME-MP30DP
HBMA0737-4.0 de/en/fr
4 Raccorder
AVERTISSEMENT
Lire attentivement les consignes de sécurité avant de mettre l’appareil
en service.
4.1 Code de raccordement
Concernant le code de raccordement du module MP30DP, veuillez vous
reporter au Manuel d’emploi “Électronique de mesure industrielle PME avec
connexion bus de terrain module MP30”. La face avant du MP30DP est
équipée d’une embase supplémentaire Sub-D 9 pôles pour la connexion du
Profibus.
Embase
Profibus
1
5
6
9
GND
RS485-RTS
RS485-B
RS485-A
Vcc (5V)

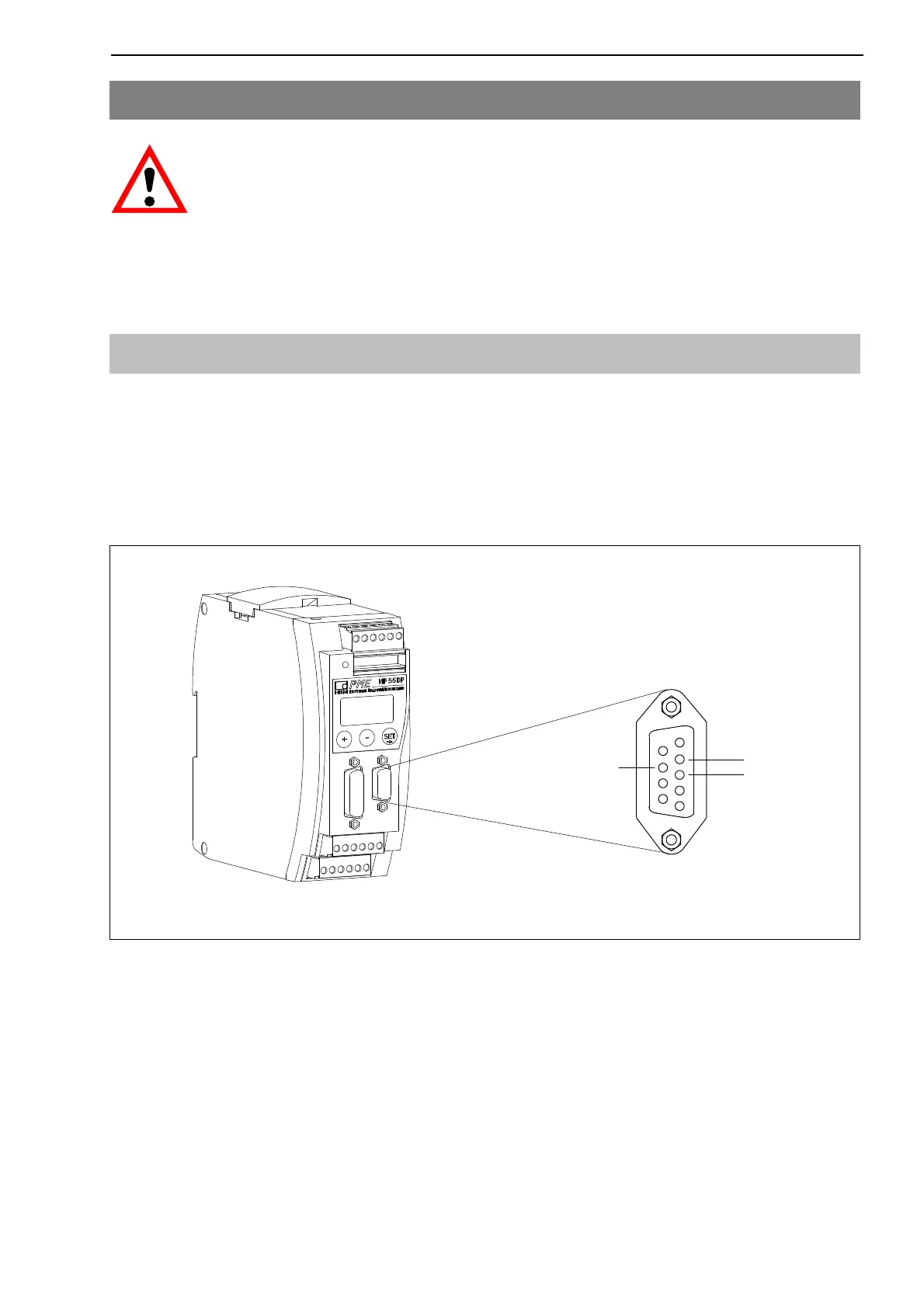

Fig. 4.3: Connexion du Profibus conformément à la norme
