HBM MP30DP - 3 Installieren

8
PME-MP30DP
HBM A0737-4.0 de/en/fr
3 Installieren
• Modul MP30DP an 24 V Versorgungsspannung anschließen.
• Schließen Sie die Profibus-Leitung an das Modul MP30DP an. Achten Sie
darauf, dass am ersten und letzten Profibus-Teilnehmer ein Abschlusswi-
derstand zugeschaltet ist (am Gehäuse des Profibus-Steckers befindet sich
hierzu üblicherweise ein Schiebeschalter).
Beispiel:
SPS
Erstes Gerät in
der Busleitung
Letztes Gerät in
der Busleitung
Schiebeschalter des Profibus-
Steckers auf “Widerstand EIN”
Schiebeschalter des Profibus-Steckers auf
“Widerstand EIN”
Profibus-Stecker Profibus-Stecker

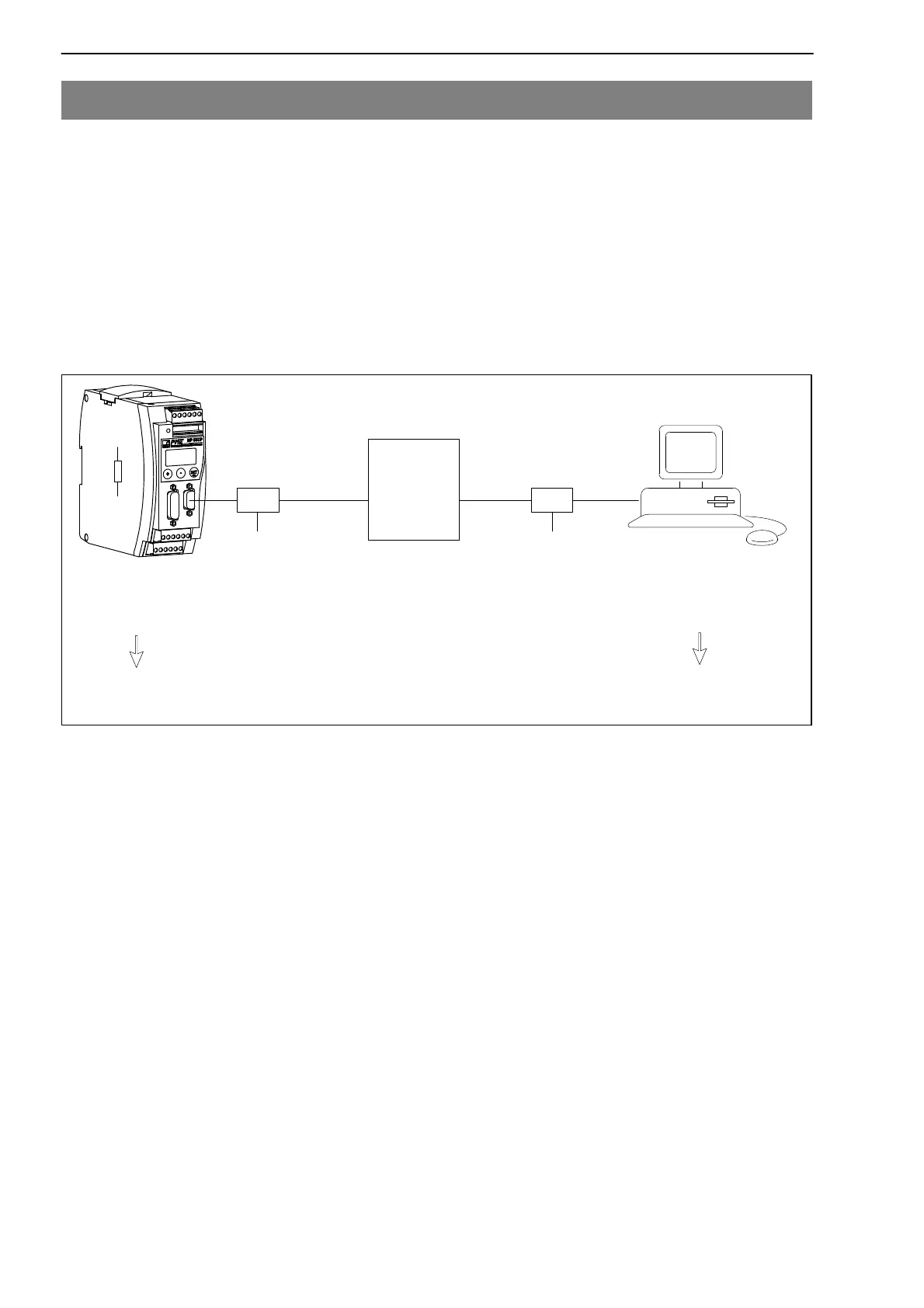

Abb. 3.1: Profibus-Betrieb
