2 Leitfaden für den Anschluss an SPS
Die Schritte zur erfolgreichen Anbindung an den Profibus:
1. Mechanischer Anschluss des Gerätes an den Profibus (siehe Seite 26 und
Seite 27).
2. Parameter am Gerät einstellen, siehe Seite 30 (kann auch mit der HBM-
Software “PME-Assistent” erfolgen).
3. Konfiguration und Parametrierung des Profibus-Telegrammes mit einem
Konfigurationswerkzeug (z.B. Step7) und GSD-Dateien oder manuell nach
Kapitel 6.2.
Eine GSD-Datei beschreibt die Eigenschaften eines Profibus-Teilnehmers in
standardisierter Form. Sie wird vom Konfigurationswerkzeug dazu benutzt,
festzulegen, welche Dateninhalte der einzelnen Busteilnehmer auf dem Profi-
bus ausgetauscht werden.
Eine Standard-GSD (hbmxxx.gsd = deutsch; hbmxxxgse = englisch) für PME-
Module wird mit dem Gerät (System-CD) ausgeliefert.
PROFIBUS−DP
Systemkonfiguration
Profibus
Konfigurator
SPS
GSD
Elektronische Gerätedatenblätter (GSD-Dateien)

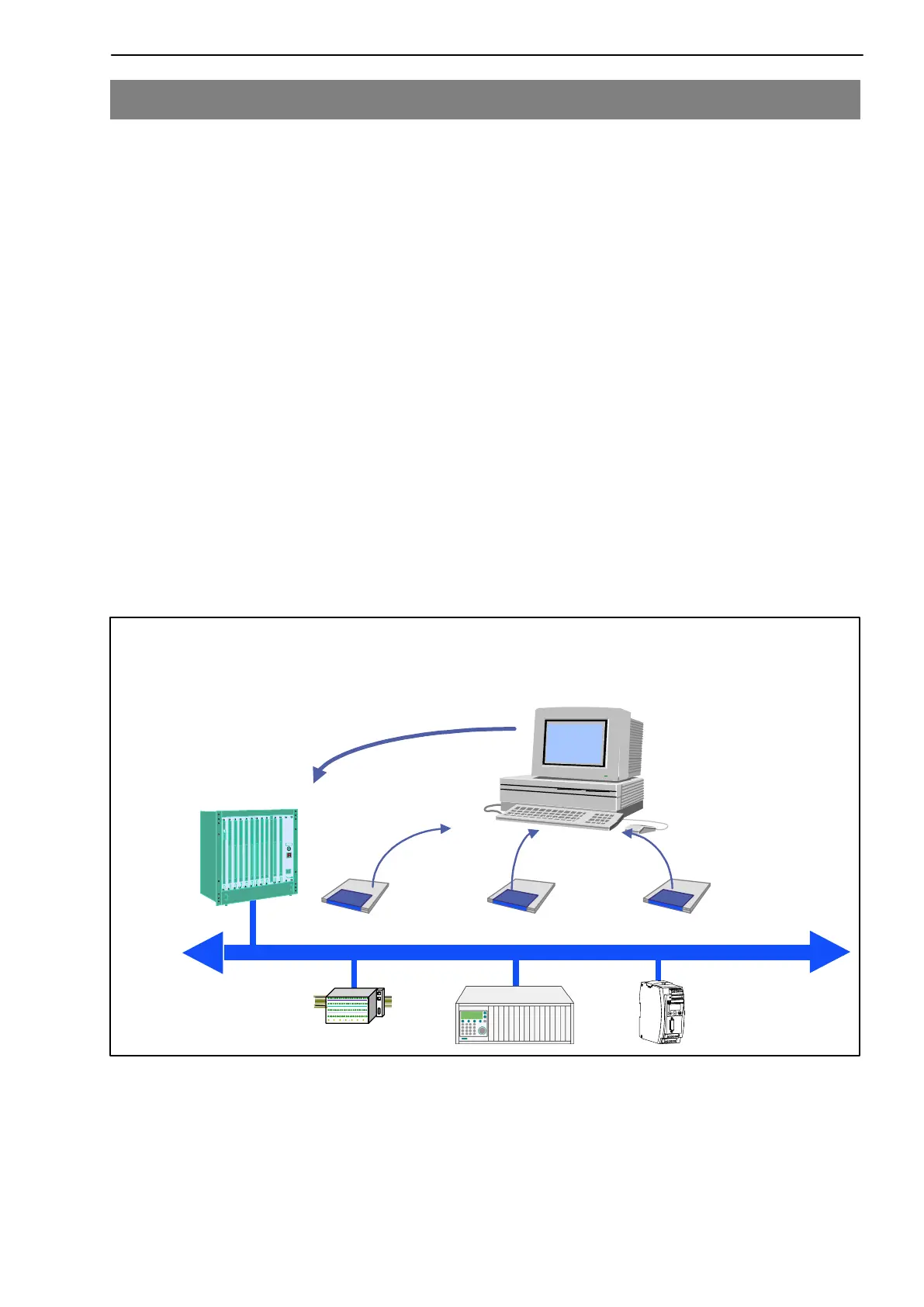

Abb. 2.4: Konfiguration mit GSD-Dateien
