3 Installation
• Raccorder le module MP55DP à la tension d’alimentation 24 V.
• Connecter le câble Profibus au module MP55DP. Veiller à ce que le
premier et le dernier participant du Profibus soit équipé d’une résistance de
terminaison (à cet effet, le boîtier du connecteur Profibus est, en général,
muni d’un interrupteur à coulisse).
Exemple :
API
Premier
appareil dans
la ligne bus
Dernier appareil
dans la ligne bus
Interrupteur à coulisse du
connecteur Profibus en
position “Résistance ACTIVE”
Interrupteur à coulisse du connecteur
Profibus en position “Résistance ACTIVE”
Connecteur
Profibus
Connecteur
Profibus

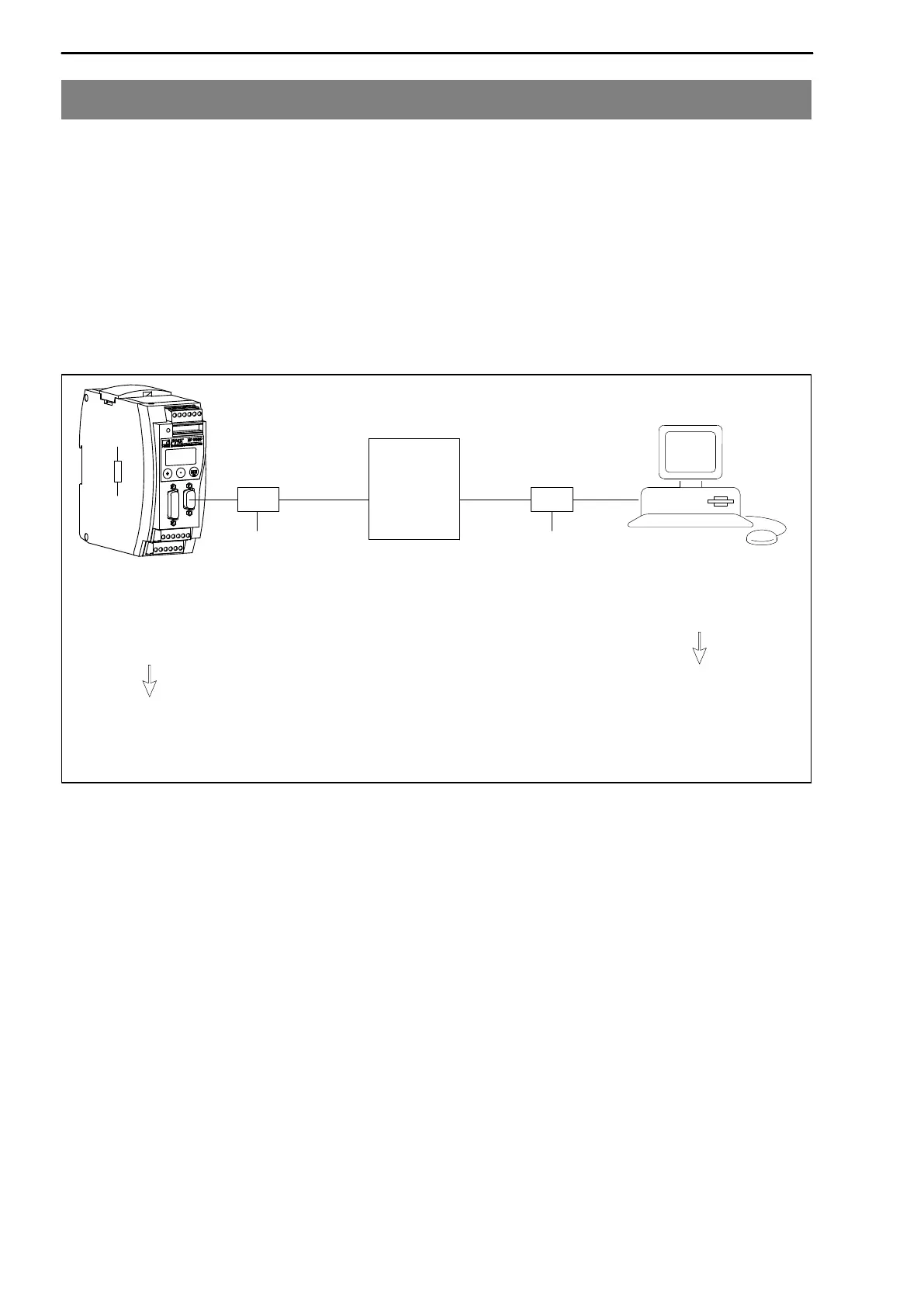

Fig. 3.3 : Fonctionnement Profibus
