26
PME−MP60DP
HBM A0623-6.1 en/de/fr
3 Installieren
• Modul MP60DP an 24 V Versorgungsspannung anschließen und über die
Tastatur oder das Setup-Programm die gewünschte Profibus-Adresse ein-
stellen.
• Schließen Sie die Profibus-Leitung an das Modul MP60DP an. Achten Sie
darauf, dass am ersten und letzten Profibus-Teilnehmer ein Abschluss-
widerstand von zugeschaltet ist (am Gehäuse des Profibus-Steckers befin-
det sich hierzu üblicherweise ein Schiebeschalter).

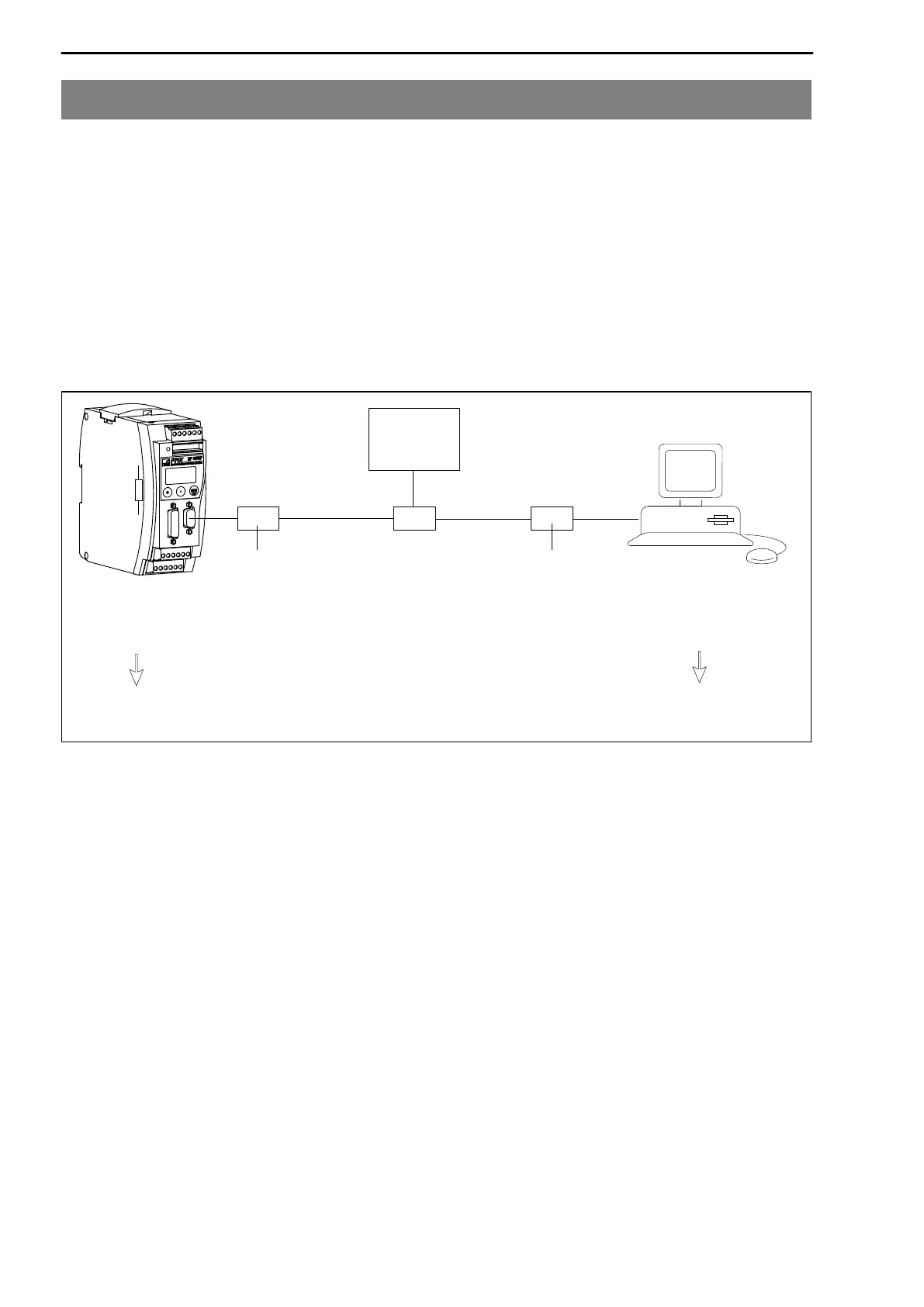

Beispiel:
SPS
Erstes Gerät in
der Busleitung
Letztes Gerät in
der Busleitung
Schiebeschalter des Profibus-
Steckers auf “Widerstand EIN”
Schiebeschalter des Profibus-Steckers auf
“Widerstand EIN”
Profibus-Stecker Profibus-Stecker
Abb. 3.2: Profibus-Betrieb
