4 Branchement
AVERTISSEMENT
Avant de mettre l’appareil en fonction, veuillez consulter les consignes
de sécurité.
4.1 Affectation des connexions
Afin de connaître l’affectation des connexions du module MP60DP, veuillez
consulter le manuel d’emploi ”Electronique de mesure industrielle avec liaison
bus de terrain module MP55”. La façade du MP60DP comporte une prise de
connexion D−Sub 9 pôles supplémentaire pour la connexion du Profibus.
Prise de
connexion
Profibus
1
5
6
9
GND
RS485-RTS
RS485-B
RS485-A
Vcc (5V)
6
0

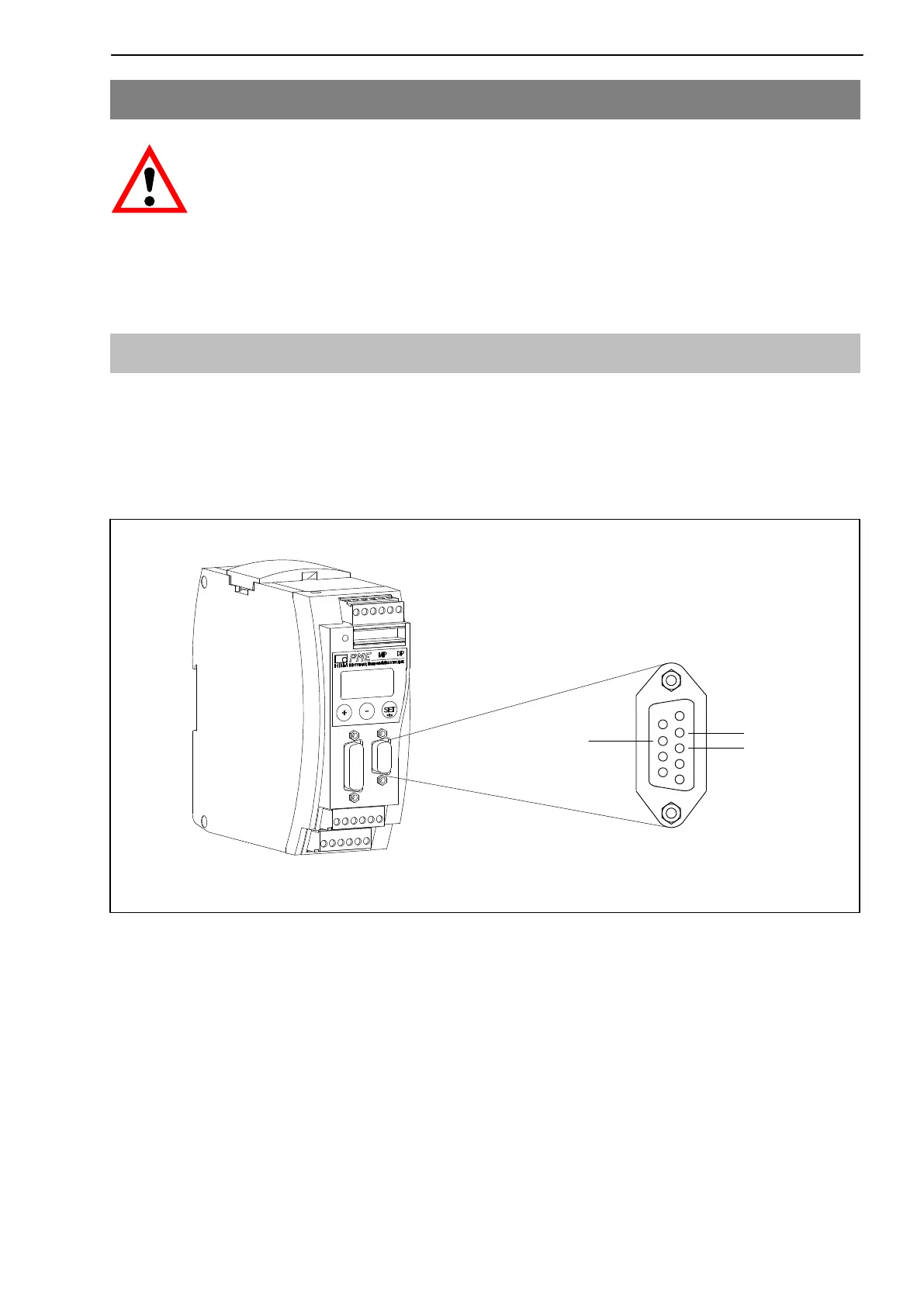

Fig. 4.3: Connexion du Profibus conformément à la norme
