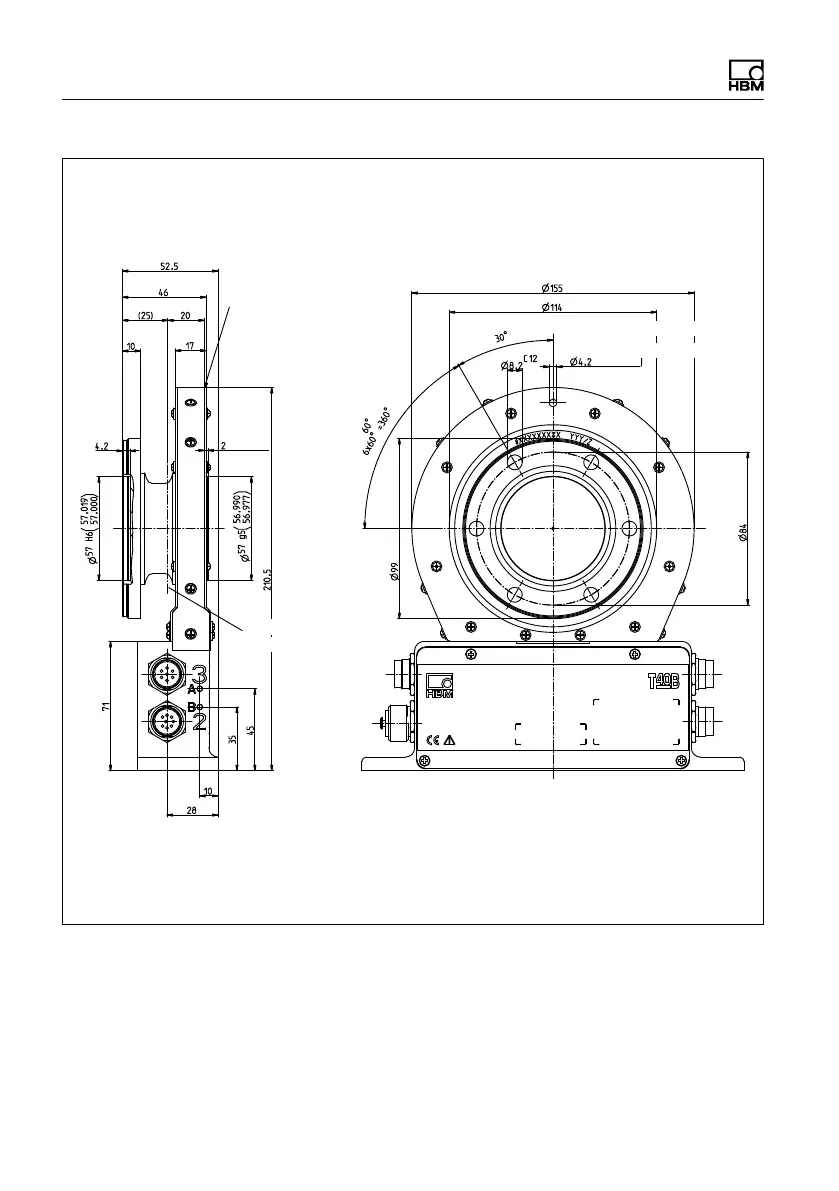

Dimensions | Abmessungen
84 A3452-10.0 T40B
Corr. to stator ring and
meas. body flange see
Option 7, Code S
Dimensions in mm (1 mm = 0.03937 inches) | Abmessungen in mm
Screw head height (Shielding plates) = 2.5 mm |
Schraubenkopfhöhe (Abschirmungsplatten) = 2,5 mm
Ausbruch Innenzentrierung
im Schnitt A-A
Cutaway of internal centering
in section A-A
Entspricht Statorring,
wie Messkörperflansch
siehe Option 7, Code S
Zur Axialsicherung
For axial locking
Schwerpunkt
Center of gravity
