Aufbau und Wirkungsweise
T40B A3452-10.0 17
Antennen
segmente
Rotor
Anschluss
stecker
Stator
gehäuse
Typenschild
Anschluss
stecker

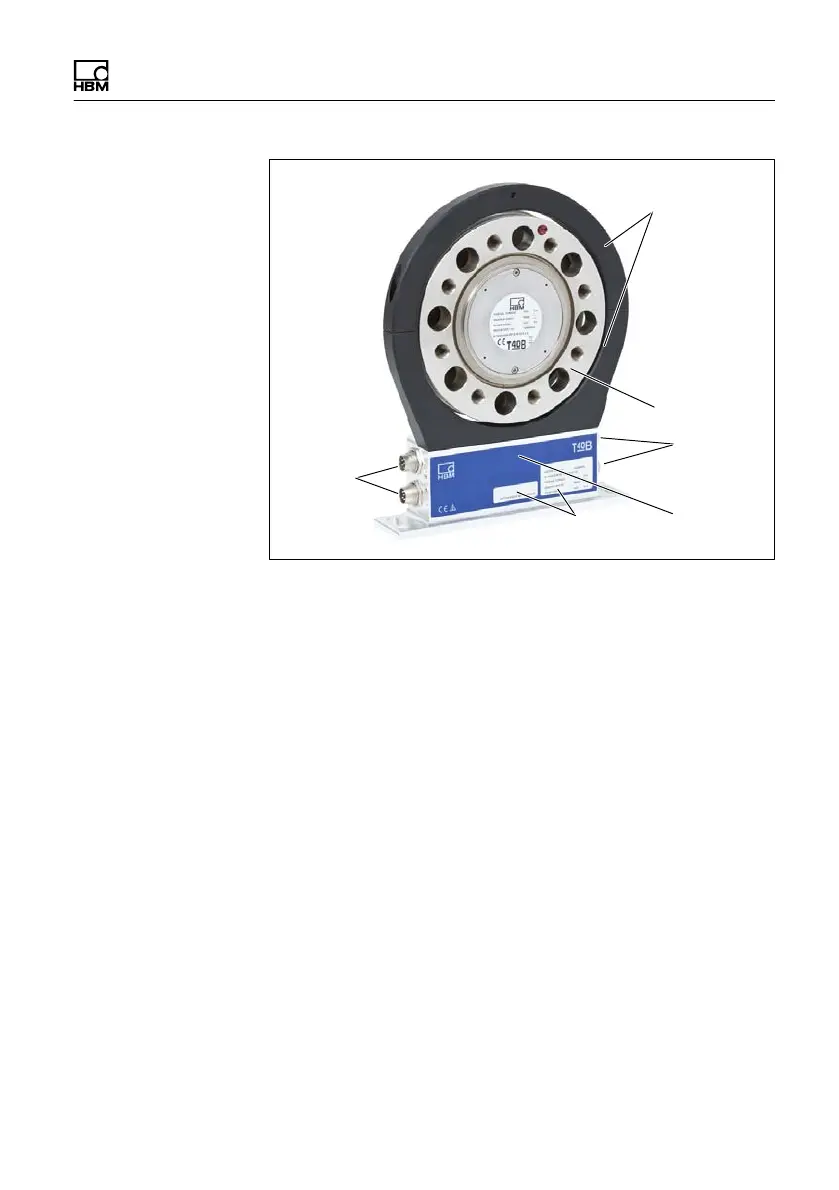

Abb. 4.1 Mechanischer Aufbau ohne Drehzahlmesssystem,
Option 7, Code S
Bei der Option 6 mit Drehzahlmesssystem ist auf dem
Stator der Drehzahlsensor montiert. Die Drehzahl
messung erfolgt magnetisch mittels AMR‐Sensor und
Magnetring. Der Magnetring für die Drehzahlerfassung ist
auf dem Flansch aufgeschweißt.
