Aufbau und Wirkungsweise
T40B A3452-10.0 19
Antennensegmente
Rotor
Anschlussstecker
Statorgehäuse
Typenschild
Anschlussstecker
Sensorkopf für
Drehzahlmessung
Magnetring für
Drehzahlmessung
Sensorkopf für
Referenzimpuls

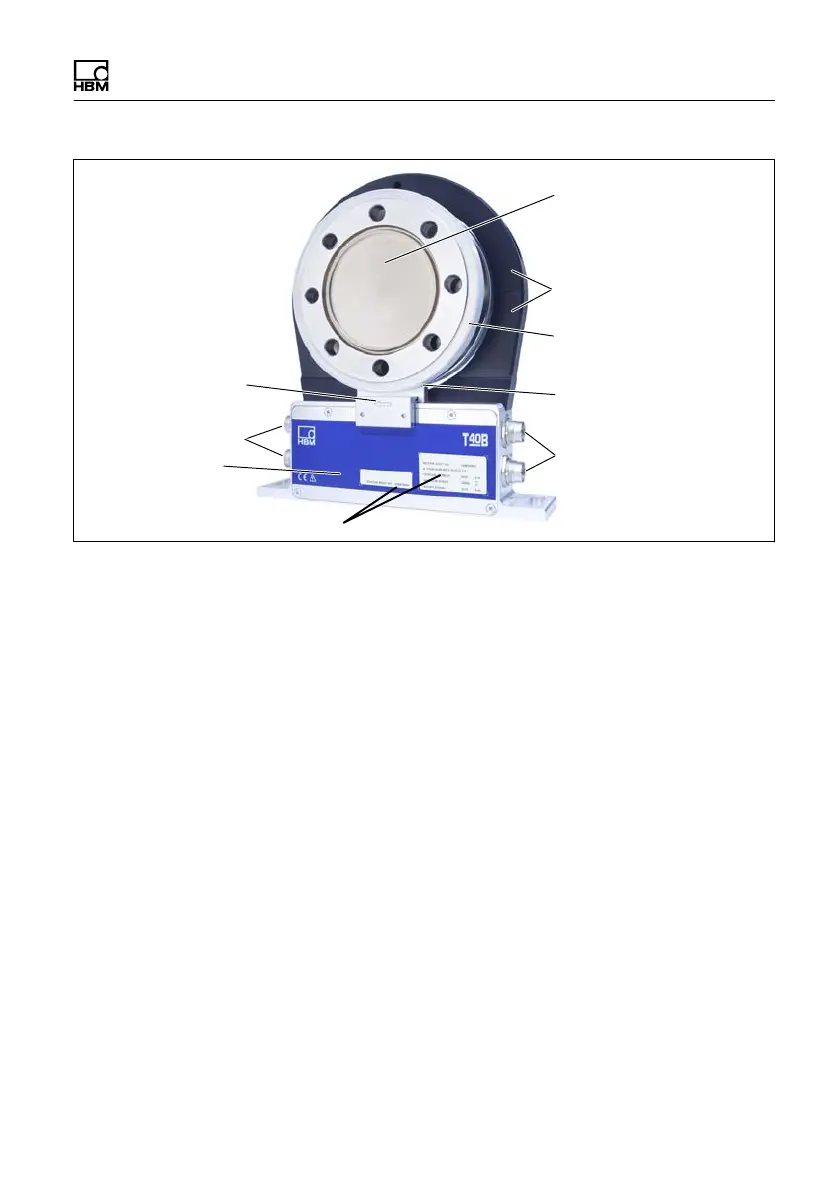

Abb. 4.3 Mechanischer Aufbau mit Drehzahlmesssystem und
Sensor für Referenzimpuls (Null‐Index), Option 7,
Code S
