Heiniger Opal - Bedienelemente; Ladestation; Akku

Original-Betriebsanleitung / Kleintier-Schermaschine 11

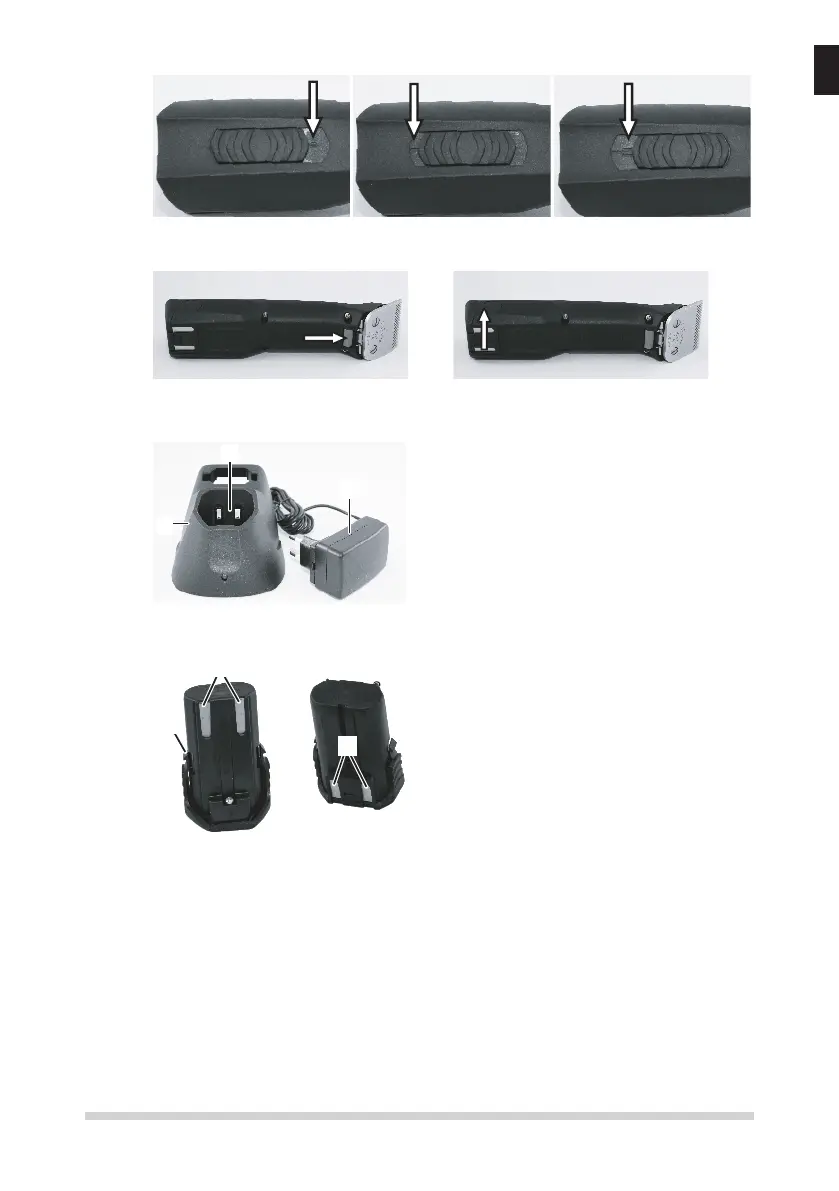

4.4 Bedienelemente
Abb. 4 Schiebeschalter
in AUS-Position („0“)
Abb. 5 Schiebeschalter
in EIN-Position („I“)
Abb. 6 Schiebeschalter
in EIN-Position („II“)
Abb. 7 Scherkopfverriegelung Abb. 8 Akkuverriegelung
4.5 Ladestation
3
1
2
1 Ladestation
2 Steckernetzteil
3 Lademulde für Schermaschine mit
eingesetztem Akku
Abb. 9
4.6 Akku
2
2
1
2
1 Akkuverriegelung
2 Kontakte
Abb. 10
