Zentrales Lüftungsgerät – KWL 200/300 W/W ET
Montage- und Betriebsvorschrift
DEDE
12
3.5.3 Schallleistung Abluft
Schallleistung Abluft KWL 200 W/W ET
Punkt
Ventilator-
leistung
[%]
Volumen-
strom
[m
3
/h]
Druck
[Pa]
63
[Hz]
125
[Hz]
250
[Hz]
500
[Hz]
1
[kHz]
2
[kHz]
4
[kHz]
8
[kHz]
Summen-
pegel
[dB(A)]
1 100 % 115 154 78 68 55 46 39 35 25 21 56
2
80 % 94 107 76 65 51 42 36 30 21 21 53
3
60 % 68 64 71 58 45 37 32 23 18 20 47
4
40 % 50 29 63 49 39 30 24 16 17 20 40
5
100 % 151 104 77 68 54 45 38 35 24 21 55
6
80 % 122 72 74 65 50 42 35 30 21 21 52
7
60 % 94 39 70 57 45 36 32 23 18 21 47
8
40 % 61 20 63 48 39 30 24 16 17 21 39
9
100 % 187 47 77 68 54 45 39 35 24 21 55
10
80 % 151 34 73 64 51 41 35 30 21 22 52
11
60 % 112 20 70 58 45 36 32 23 18 21 46
12
40 % 76 8 61 48 39 30 24 16 17 21 38
Schallleistung Abluft 300 W/W ET
Punkt
Ventilator-
leistung
[%]
Volumen-
strom
[m
3
/h]
Druck
[Pa]
63
[Hz]
125
[Hz]
250
[Hz]
500
[Hz]
1
[kHz]
2
[kHz]
4
[kHz]
8
[kHz]
Summen-
pegel
[dB(A)]
1 100 % 169 262 82 73 64 52 47 44 34 27 61
2
80 % 140 185 79 69 60 48 44 40 29 23 58
3
60 % 104 104 73 62 53 42 39 33 22 21 51
4
40 % 72 48 68 53 45 40 32 23 18 21 45
5
100 % 227 161 81 72 64 51 46 43 33 26 61
6
80 % 187 119 79 69 60 48 44 40 29 23 58
7
60 % 140 64 74 63 53 42 39 33 22 21 52
8
40 % 94 29 68 53 45 41 32 23 18 21 45
9
100 % 256 102 81 72 63 51 46 43 33 26 60
10
80 % 212 74 77 69 60 47 43 39 29 23 57
11
60 % 155 44 74 64 53 42 38 33 22 21 53
12
40 % 104 18 67 53 45 41 32 23 18 21 44
1
2
3
4
5
6
7
8
9
10
11
12
0
50
100
150
200
250
300
0 50 100 150 200 250 300
Druck Pa
Volumenstrom m³/h

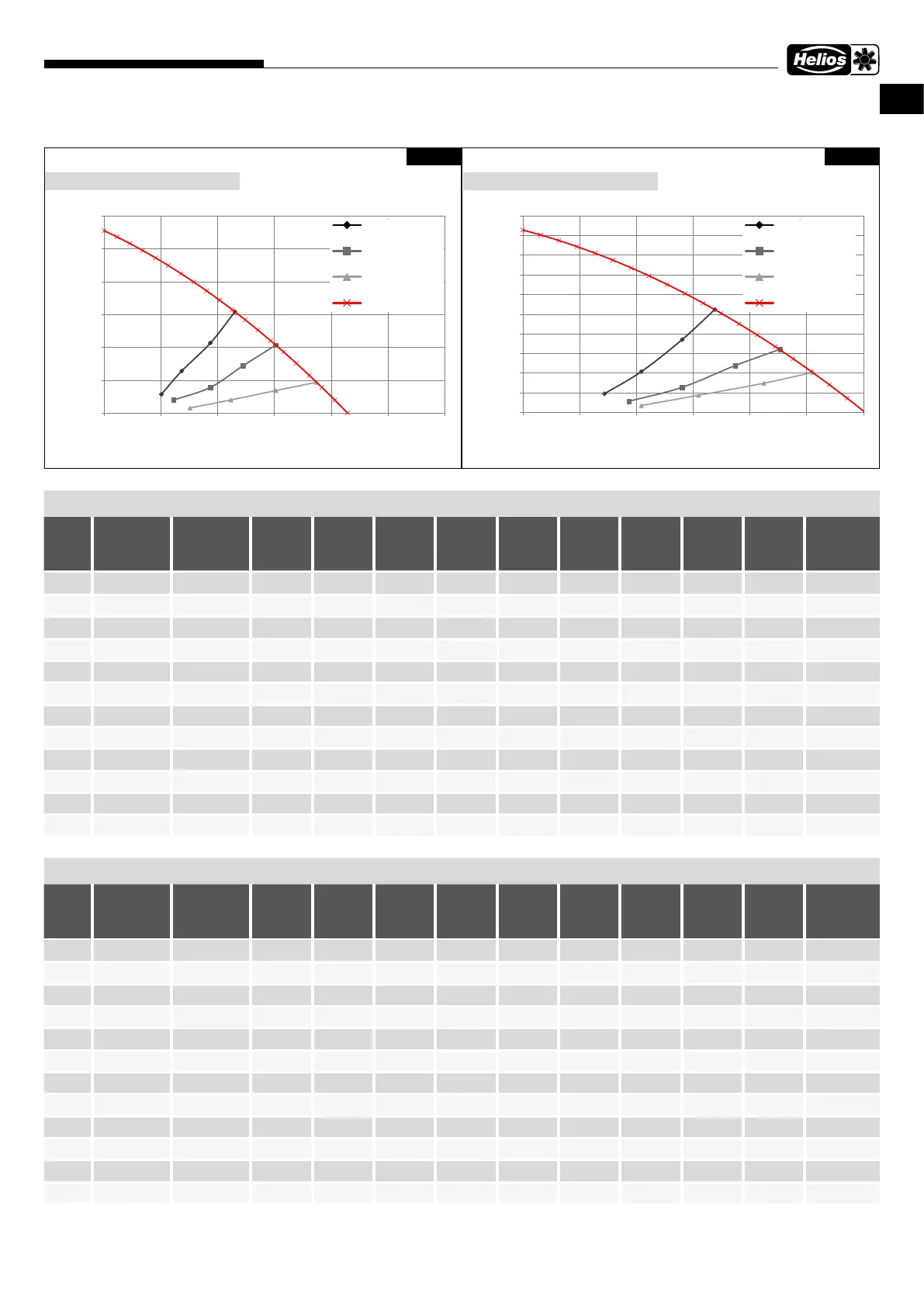

Betriebspunkte Abluft
Punkte 1-4
Punkte 5-8
Punkte 9-12
Max Kennlinie
Abb. 9
Betriebspunkte KWL 200 W/W ET
Abluft
Volumenstrom
[m
3
/h]
0 50 100 150 200 250 300
300
250
200
150
100
50
0
Druck
[Pa]
1
2
3
4
5
6
7
8
9
10
11
12
0
100
200
300
400
500
600
700
0 50 100 150 200 250 300 350 400 450
Druck Pa
Volumenstrom m³/h
Betriebspunkte Zuluft
Punkte 1-4
Punkte 5-8
Punkte 9-12
Max Kennlinie
Punkte 1-4
Max. Kennlinie
Punkte 9-12
Punkte 5-8
1
2
3
4
5
6
7
8
9
10
11
12
0
50
100
150
200
250
300
350
400
450
500
0 50 100 150 200 250 300
Druck Pa
Volumenstrom m³/h
Betriebspunkte Abluft
Punkte 1-4
Punkte 5-8
Punkte 9-12
Max Kennlinie
Abb. 10
Betriebspunkte KWL 300 W/W ET
Abluft
Volumenstrom
[m
3
/h]
0 50 100 150 200 250 300
500
450
400
350
300
250
200
150
100
50
0
Druck
[Pa]
1
2
3
4
5
6
7
8
9
10
11
12
0
100
200
300
400
500
600
700
0 50 100 150 200 250 300 350 400 450
Druck Pa
Volumenstrom m³/h
Betriebspunkte Zuluft
Punkte 1-4
Punkte 5-8
Punkte 9-12
Max Kennlinie
Punkte 1-4
Max. Kennlinie
Punkte 9-12
Punkte 5-8
