Unité de ventilation centrale – KWL 200/300 W/W ET
Notice de montage et d‘utilisation
FRFR

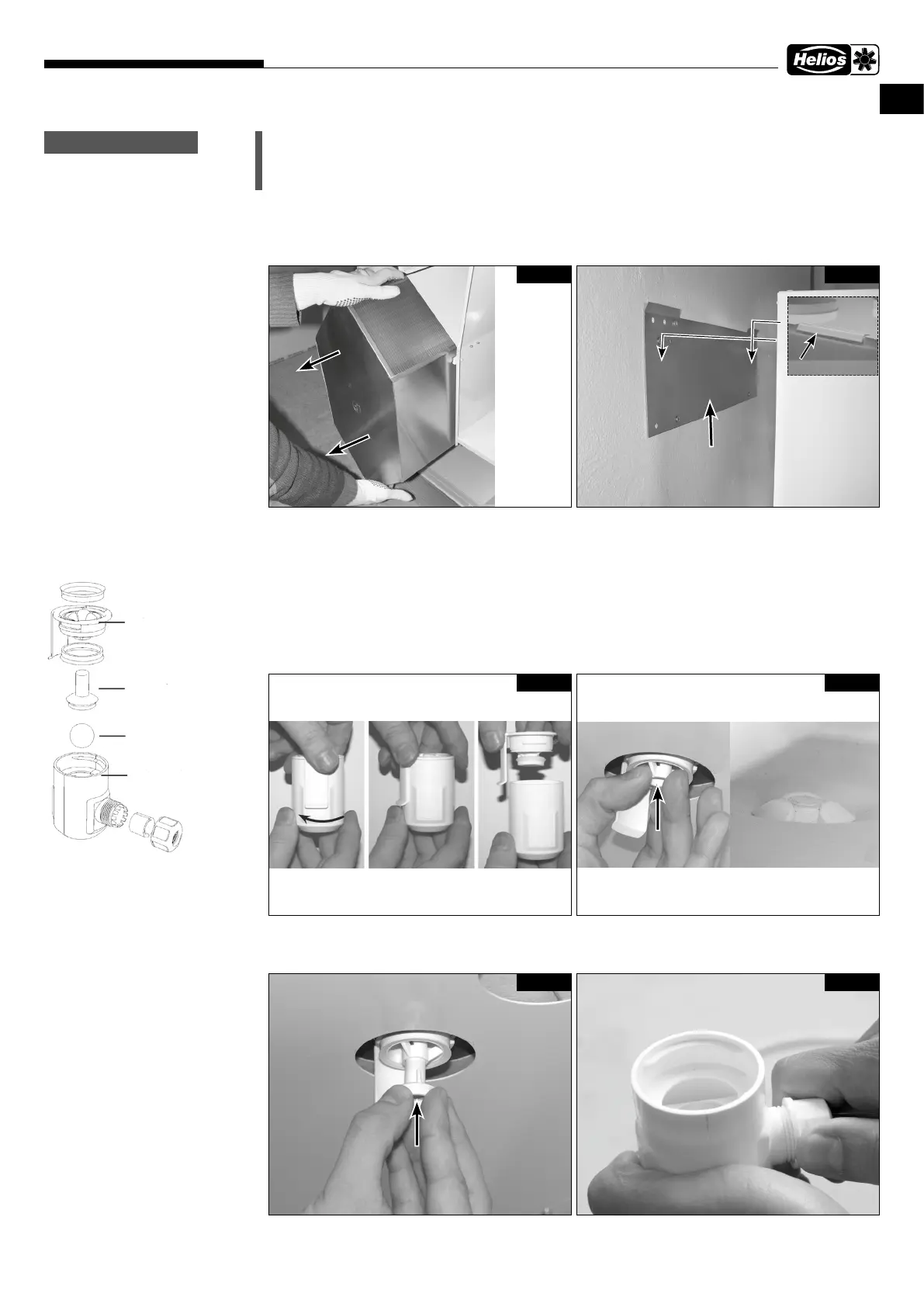

16
m Risque de blessure dû au poids important de l‘échangeur à contre-courant !
L‘échangeur à contre-courant peut tomber lorsqu‘il est soulevé et provoquer des blessures graves.
> Porter des chaussures de sécurité
> Retirer délicatement l‘échangeur à contre-courant de l‘appareil avec les deux mains.
2. Ouvrir les deux grenouillères supérieures de la porte de l‘appareil.
3. Retirer la porte de l‘appareil.
4. Pour réduire le poids, retirer l‘échangeur à contre-courant de l‘appareil (voir Fig. 18).
5. Acrocher l‘appareil au rail porteur dans les pattes de maintien (voir Fig. 19).
6. S‘assurer que l‘appareil est bien fixé au mur.
7. Remettre la porte de l‘appareil en place et la fermer avec les grenouillères.
4.3 Montage du siphon à boule
Pendant la période de chauffe, des condensats peuvent se former dans l‘échangeur à contre-courant en raison du
processus de récupération de la chaleur. Le condensat doit pouvoir s‘écouler librement de l‘appareil. Le siphon à boule
(inclus dans la livraison) doit être monté sur le bac de récupération de la centrale.
1. Ouvrir le siphon à boule en dévissant la pièce de fixation d’un quart de tour (voir Fig. 20).
2. Insérer par en dessous la pièce de fixation dans l’orifice d’évacuation des condensats, jusqu’à ce que les clips s’en-
clenchent au fond de la plaque métallique (voir Fig. 21).
3. Insérer la pièce de verrouillage et la pousser vers le haut (voir Fig. 22).
4. Insérer ensuite un tube d’évacuation des condensats de type DN 12 mm (non fourni) sur le tuyau de raccordement
du siphon et visser manuellement (voir Fig. 23).
m
m
AVERTISSEMENT
Fig. 18
Centrale KWL
®
Rail porteur
Fig. 19
Patte de
maintien
Elément de fixation
avec élément d‘étan-
chéité
Pièce de blocage
Boule flottante
Boîtier de siphon
Raccord de tuyau
Fig. 20
Vue de dessous Vue de dessus
Fig. 21
Fig. 22 Fig. 23
