Unité de ventilation centrale – KWL 200/300 W/W ET
Notice de montage et d‘utilisation
FRFR
17

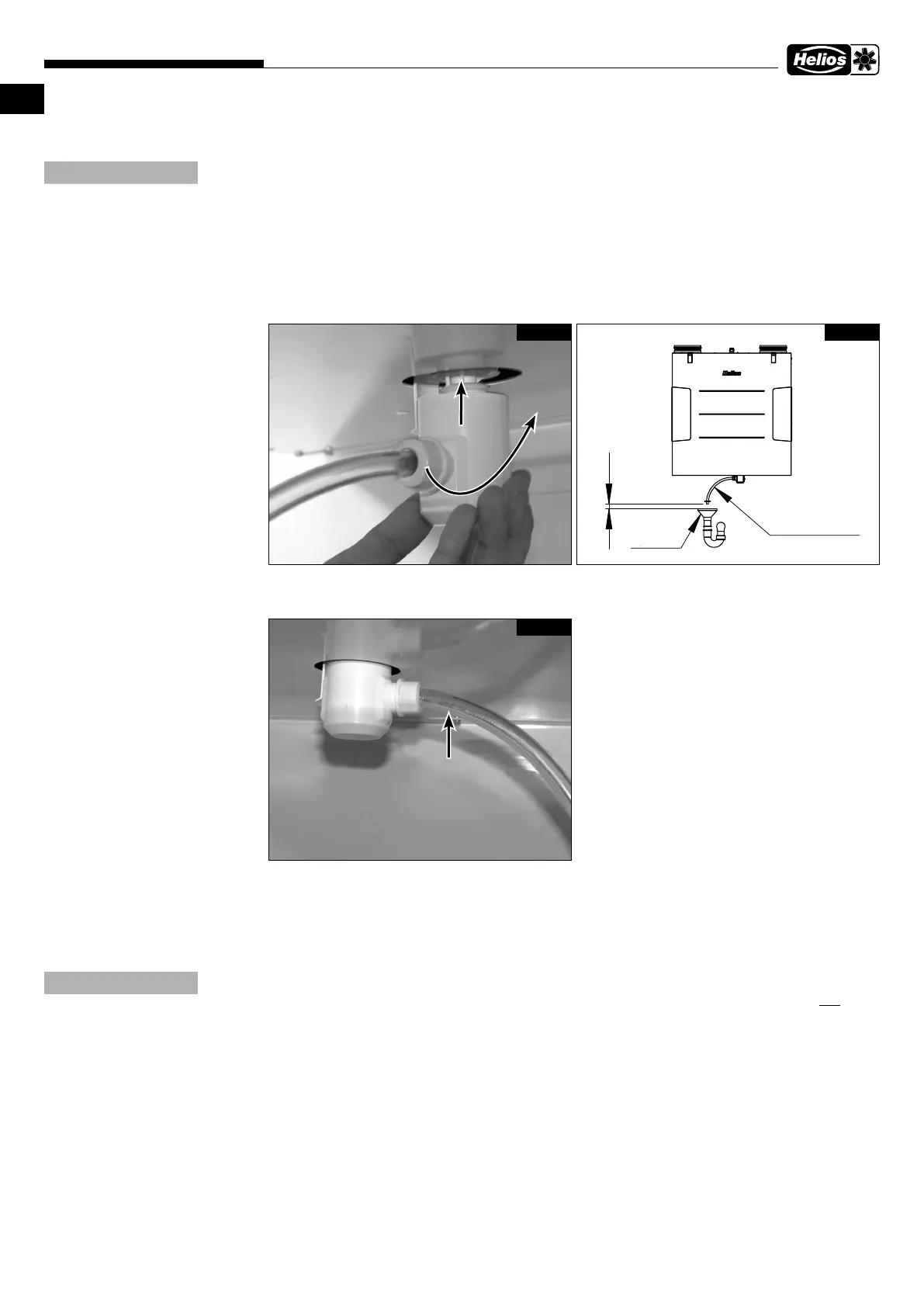

5. Insérer le siphon en lui donnant un quart de tour pour l’enclencher dans la pièce de fixation (voir Fig. 24). Bien s’as-
surer que la boule flotte librement dans le siphon !
Dommages causés par l‘eau dans la centrale en raison de la formation de condensat.
Une évacuation des condensats bouchée peut engendrer des conditions de pression qui empêchent une éva-
cuation contrôlée des condensats de la centrale. En outre, des gaz provenant des conduites d’eaux usées
pourraient remonter jusque dans la centrale, ce qui, combiné à l’humidité, constitue un milieu favorable à la
formation de moisissures.
> Le tube des condensats doit s’arrêter 20 mm au-dessus de l’évacuation ouverte, c’est-à-dire avant le possible
niveau d’eau (voir Fig. 25).
> Le tube des condensats sortant du siphon à boule doit respecter une pente (vers un point bas et non pas vers
un point haut) avant de déverser l’eau dans un siphon ouvert de type entonnoir. Il ne doit pas être relié via un
système fermé (voir Fig. 25).
6. Raccorder le tube des condensats (longueur max. 1,5 m) au système d’évacuation des eaux usées du bâtiment (à
un siphon) (voir Fig. 26).
7. Contrôle du siphon à boule :
– Lors du montage par le client, le siphon à boule ne doit être exposé à aucune force latérale due au tube des
condensats, afin d’assurer une bonne étanchéité !
– Après le siphon, il faut éviter toute contre-pente ! Veiller à ne pas faire naître de poches d’air au cours de l’instal-
lation !
– Le système d’évacuation des condensats doit être installé à l’abri du gel !
Dommages causés par l‘eau dans la centrale en raison de la formation de condensat..
Si la fonction „refroidissement d‘été“ est activée et que les 2 bouchons du bac de condensat n‘ont pas été re-
tirés, cela peut entraîner des dégâts d‘eau dans l‘appareil, car la condensation ne peut pas s‘écouler librement.
> Si la fonction „refroidissement d‘été“ est utilisée, les 2 bouchons du bac à condensat doivent être retirés.
> La fonction doit être activée ou désactivée dans la commande de l‘appareil en fonction de l‘utilisation.
4.4 Raccordement des conduits de ventilation
L‘appareil est équipé de quatre manchons (Ø 125 mm) pour le raccordement au conduits. Les conduits de ventilation
doivent être solidement et hermétiquement raccordés aux manchons. À cette fin, les raccords à joints RVBD 125 K
(accessoires) peuvent être utilisés
La disposition des conduits de ventilation (air soufflé, extrait, extérieur et rejeté) est illustrée aux Fig. 3 et Fig. 4 à la
page 9.
ATTENTION
Insérer le siphon
Fig. 24
Quart de tour
20
Trichter-
siphon
ø12, Schlauch
max.1,5m lang,
Gefälle beachten
Fig. 25
Siphon-
entonnoir
Tube ø12 longueur
max 1,5 mml, at-
tention aux pentes
Tubes des condensats DN 12 mm
(doit être en pente !)
Fig. 26
ATTENTION
