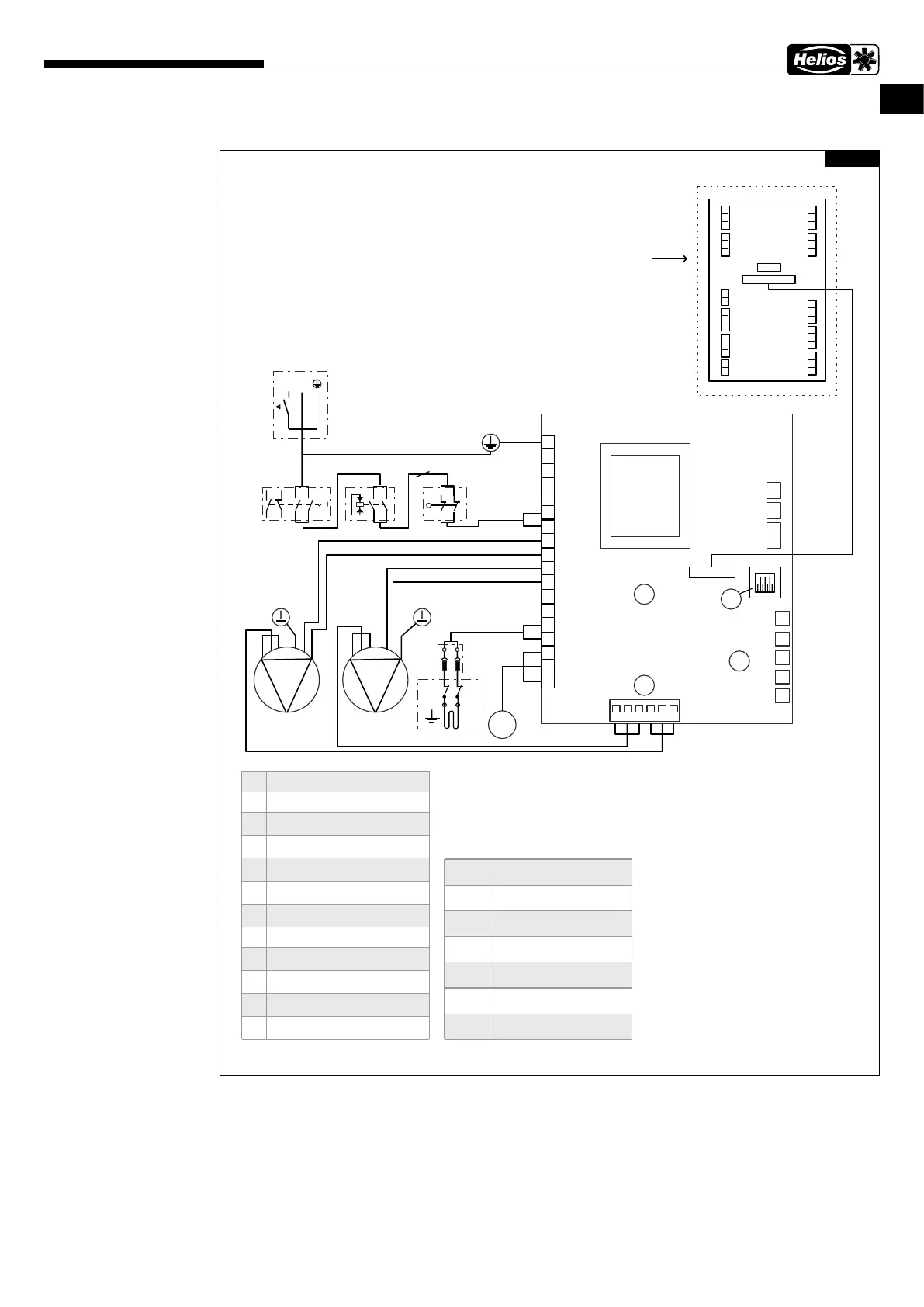

5.1.2 Verdrahtungsplan
5.2 Anschlüsse für Netzwerk und Zubehör
5.2.1 Netzwerk anschließen
Der Anschluss des Netzwerkes erfolgt über das aus der Kabeldurchführung herausgeführte Netzwerkkabel mit Stecker.
1. Netzwerkkabel an Router oder PC/Laptop anschließen.
5.2.2 Zubehör anschließen
Der Anschluss des Zubehörs erfolgt, ausgenommen der Elektro-Vorheizung (intern), über den externen Klemmenkasten.
1. Klemmenkasten öffnen.
2. Zubehör anschließen, s. Kapitel 5.1.1 „Anschlussplan“, Seite 19.
LN
Elektrovertei lung
85499-234 SS-1431 20.10.2020
D
MB_A
MB_B
+24V
RS_B
GND
RS_A
GND
RS_B
RS_A
+24V
MB_B
MB_A
GND
NTC
+24V
RS_B
RS_A
GND
+24V
D/I1
+24V
D/I2
+24V
RS_B
RS_A
GND
+ 11 V 1
AN/I
GND
RM/I
RM/O
Traf o
123456
2
1
3
4
5
L
N
SE
br
br
bl
bl
gb-gn
bl
br
ws
gn
gb
br
bl
gb-gn
ws
gb
gn
1 N
2 L
M
3 L
bl
br
110 °C 60 °C
R1
B
A
C
D
gb-gn
gb-gn
T1
T2
RH%
Pow e r Kabe l (2 m x 3 1,5 mm
2
, 230 V~)
NL
LN
SS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
NL
L
N
Unterdruck-
wächter
L
N
LN
Revisionsschalter
siehe
SS-1433
Basic Platine
Farbcode/ color code / code
couleur (IEC757)
BK-sw-schwarz-black-noir
BN-br-braun-brown-brun
RD-rt-rot-red-rouge
OG-or-orange-orange-orange
YE-ge-gelb-y ellow-jaune
GN-gn-grün-green-v ert
BU-bl-blau-blue-bleu
VI-v i-v iolett-v iolett-v iolet
WH-ws-weiß-white-blanc
A Basic Platine
B 1. Abluftventilator Tacho (w s)
2. GND (gn/bl)
3. Abluftventilator PWM (gb)
4. Zuluftventilator Tacho (w s)
5. GND (gn/bl)
6. Zuluftventilator PWM (gb)
C 1. Abluft Temperatur Fühler
2. Außenluft Temperatur Fühler
3. Nicht belegt
4. Fortluft Temperatur Fühler
5. Zuluft Temperatur Fühler
D LAN
RH% Interner Feuchte Sensor
S Zuluftventilator
E Abluftventilator
M Bypass
SS Sicherheitsschalter
R1 Vorheizung
Abb. 28
