Helios easyControls 3.0 KWL 200 W User Manual

Zentrales Lüftungsgerät – KWL 200/300 W/W ET
Montage- und Betriebsvorschrift
DEDE
8

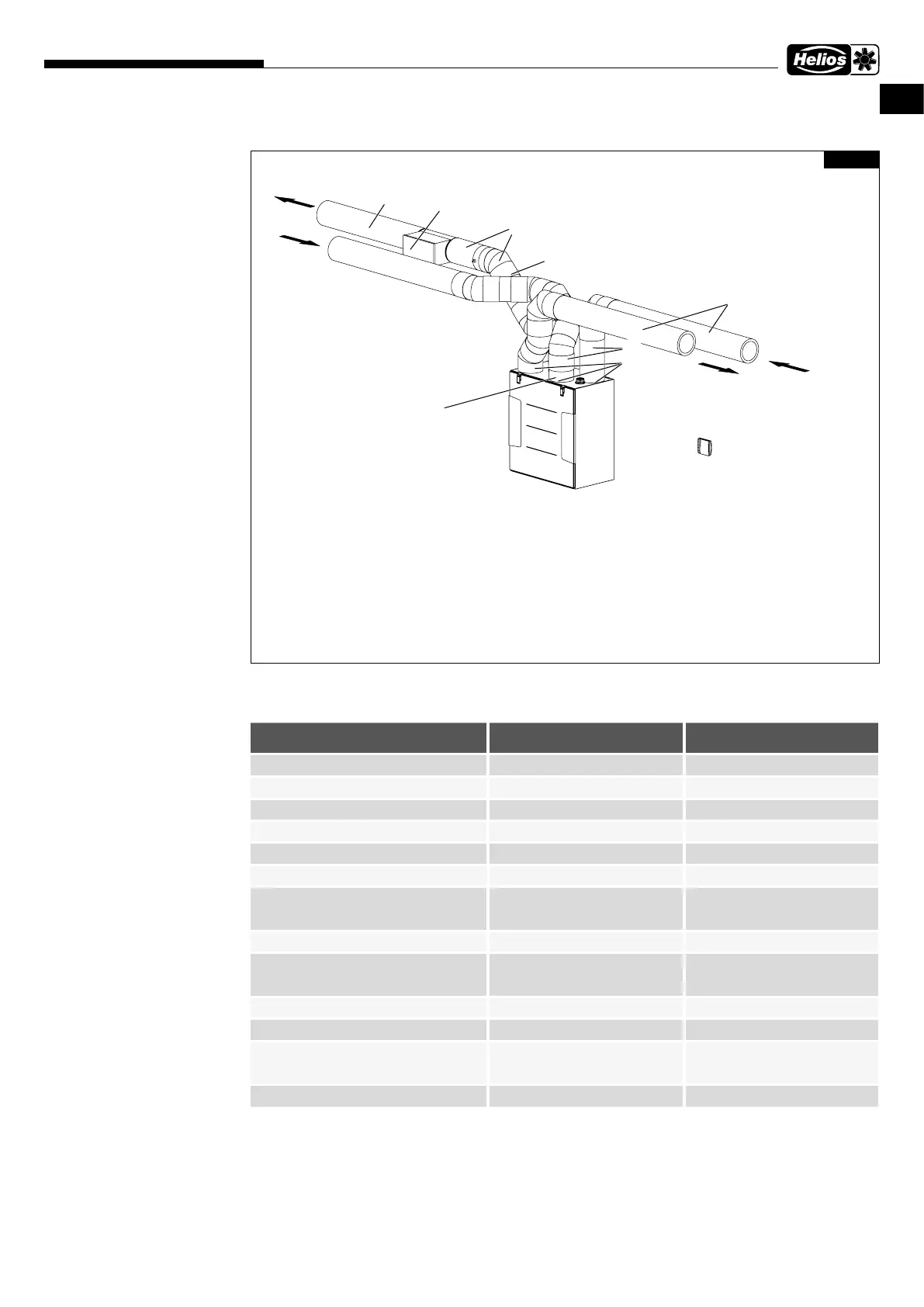

3.3 Technische Daten
Technische Daten KWL 200 W/W ET KWL 300 W/W ET
Spannung/Frequenz 1~ 230 V~/50 Hz ±6 % 1~ 230 V~/50 Hz ±6 %
Nennstrom – Lüftungsbetrieb 1,2 A 2,0 A
Nennstrom – Vorheizung 4,4 A 4,4 A
Nennstrom – max. gesamt 1,2 A (5,6 A inkl. Vorheizung) 2,0 A (6,4 A inkl. Vorheizung)
Elektrische Vorheizung (Ausgang) 1,0 kW (Zubehör) 1,0 kW (Zubehör)
Elektrische Zuleitung bis Unterverteiler NYM-J 3 x 1,5 mm
2
NYM-J 3 x 1,5 mm
2
Maximale Förderleistung V
max
bei 100 Pa
166 m
3
/h (KWL 200 W)
193 m
3
/h (KWL 200 W ET)
275 m
3
/h (KWL 300 W)
306 m
3
/h (KWL 300 W ET)
Temperatur Arbeitsbereich -20 °C bis +45 °C -20 °C bis +45 °C
Temperatur Aufstellbereich
+5 °C bis +45 °C
(< 90 % r.F., nicht kondensierend)
+5 °C bis +45 °C
(< 90 % r.F., nicht kondensierend)
Schutzart IP34 IP34
Schutzklasse I I
Gewicht
37 kg (KWL 200 W)
41 kg (KWL 200 W ET)
37 kg (KWL 300 W)
41 kg (KWL 300 W ET)
Wärmetauscher Kunststoff Kunststoff
2
T3
T1
T2
2
1
1
5
1
T6
Externe Fühler
(Raumseitige Installation)
CO2-Fühler •
Feuchte/Temperaturfühler •
VOC-Fühler •
Fortluft
Zuluft
Abluft
Außenluft
Bei Verwendung eines Heizregisters, muss das Rohrsystem 0,5 m vor und nach dem Heizregister
mit temperaturbeständigem bzw. nicht brennbarem Rohr versehen werden (z.B. Wickelfalzrohr)
Abb. KWL 200/300 W Rechts
(T7)
Rücklauf
WW-Register
T4
F-AB
3
Abb. 2

Rohr nicht brennbar (z.B. Wickelfalzrohr)

Isoliertes Rohrsystem IsoPipe
®
Ø125
IP 125/2000 (Zubehör)

Rohrverbinder kurz Ø125
RVBD 125 K (Zubehör)

Elektro- oder Warmwasser-Heizregister
EHR-R 1,2/125 oder WHR 125 (Zubehör)

Feuchtefühler intern
T1 Außenlufttemperaturfühler
T2 Zulufttemperaturfühler
T3 Ablufttemperaturfühler
T4 Fortlufttemperaturfühler
T6 Lufttemperatur-Kanalfühler
KWL-LTK (Zubehör)








