Unité de ventilation centrale – KWL 200/300 W/W ET
Notice de montage et d‘utilisation
FRFR
8
3.3 Données techniques
Données techniques KWL 200 W/W ET KWL 300 W/W ET
Tension/fréquence 1~ 230 V~/50 Hz ±6 % 1~ 230 V~/50 Hz ±6 %
Courant nominal - mode ventilation 1,2 A 2,0 A
Courant nominal – préchauffage 4,4 A 4,4 A
Courant nominal - total max. 1,2 A (5,6 A préchauffage inclus) 2,0 A (6,4 A préchauffage inclus)
Préchauffage électrique (sortie) 1,0 kW (accessoire) 1,0 kW (accessoire)
Alimentation électrique du sous-distribu teur NYM-J 3 x 1,5 mm
2
NYM-J 3 x 1,5 mm
2
Débit maximal V
max
à 100 Pa
166 m
3
/h (KWL 200 W)
193 m
3
/h (KWL 200 W ET)
275 m
3
/h (KWL 300 W)
306 m
3
/h (KWL 300 W ET)
Plage de température -20 °C à +45 °C -20 °C à +45 °C
Plage de température
+5 °C à +45 °C
(< 90 % humidité relative, sans
condensation)
+5 °C à +45 °C
(< 90 % humidité relative, sans
condensation)
Protection IP34 IP34
Classe de protection I I
Poids
37 kg (KWL 200 W)
41 kg (KWL 200 W ET)
37 kg (KWL 300 W)
41 kg (KWL 300 W ET)
Échangeur à contre-courant Matière synthétique Matière synthétique
2
T3
T1
T2
2
1
1
5
1
T6
Externe Fühler
(Raumseitige Installation)
CO2-Fühler •
Feuchte/Temperaturfühler •
VOC-Fühler •
Fortluft
Zuluft
Abluft
Außenluft
Bei Verwendung eines Heizregisters, muss das Rohrsystem 0,5 m vor und nach dem Heizregister
mit temperaturbeständigem bzw. nicht brennbarem Rohr versehen werden (z.B. Wickelfalzrohr)
Abb. KWL 200/300 W Rechts
(T7)
Rücklauf
WW-Register
T4
F-AB
3

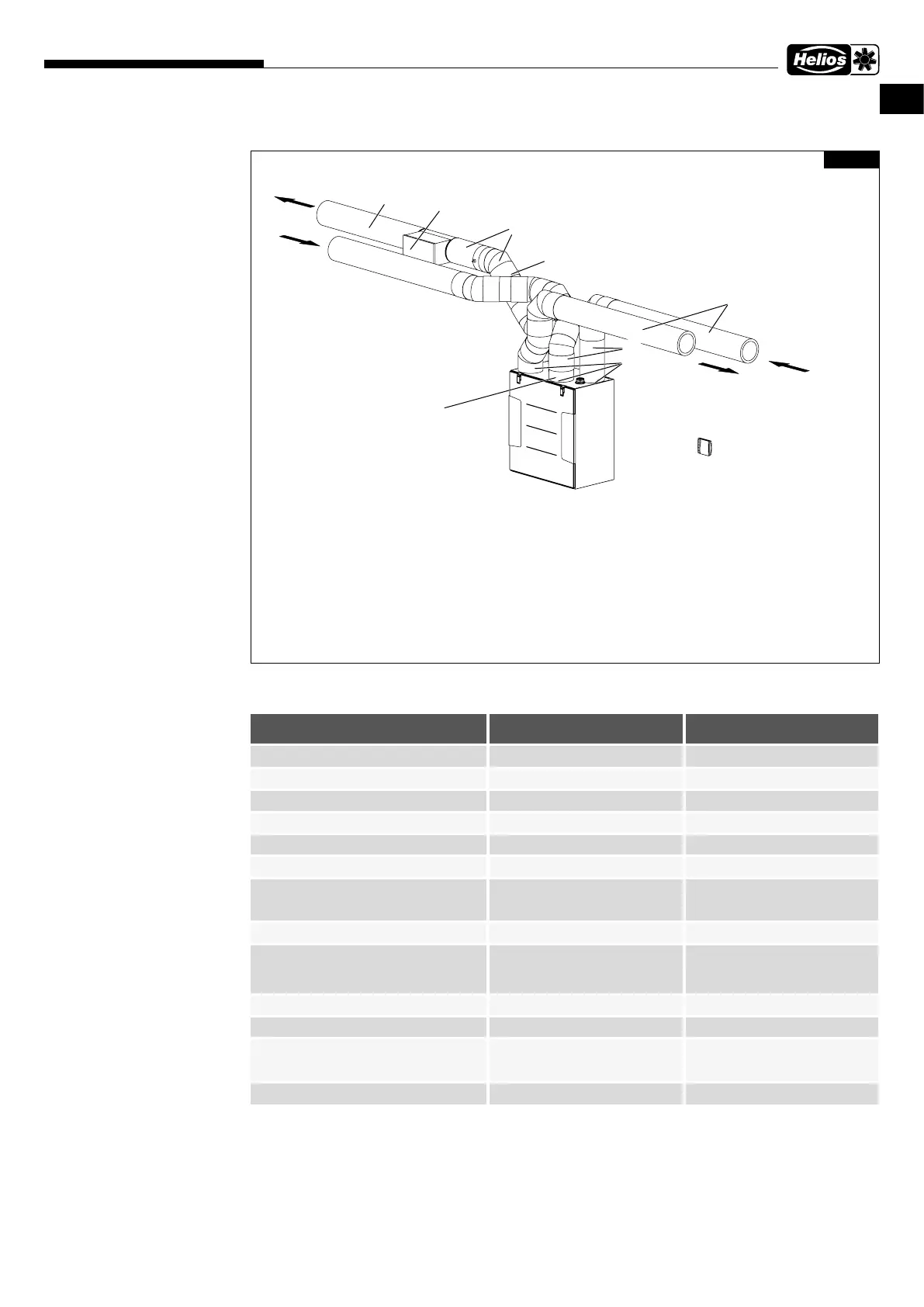

Fig. 2

Conduit non inflammable (p. ex. conduit en tôle d‘acier
galvanisé)

Conduits isolés IsoPipe
®
Ø125
IP 125/2000 (accessoire)

Raccord à joint court Ø125
RVBD 125 K (accessoire)

Batterie de chauffage électrique
EHR-R 1,2/125 (accessoire) ou WHR 125 (accessoire)

Sonde d‘humidité interne
T1 Sonde de température air extérieur
T2 Sonde de température air soufflé
T3 Sonde de température air extrait
T4 Sonde de température air rejeté
T6 Sonde de température de gaine
KWL-LTK (accessoire)








air extrait
air soufflé
air extérieur
air rejeté
Sondes externes
(installation côté pièce)
Capteur de CO2
Capteurs d‘humidité/température
Capteur de COV
