Automatisierungsanleitung CPK • 10-2015 •106-29009
Montage
45
5 Montage
5.1 Montagevorrichtung CPK montieren
Benötigtes Werkzeug
• Gabelschlüssel, SW 13
• Innensechskantschlüssel, SW 4

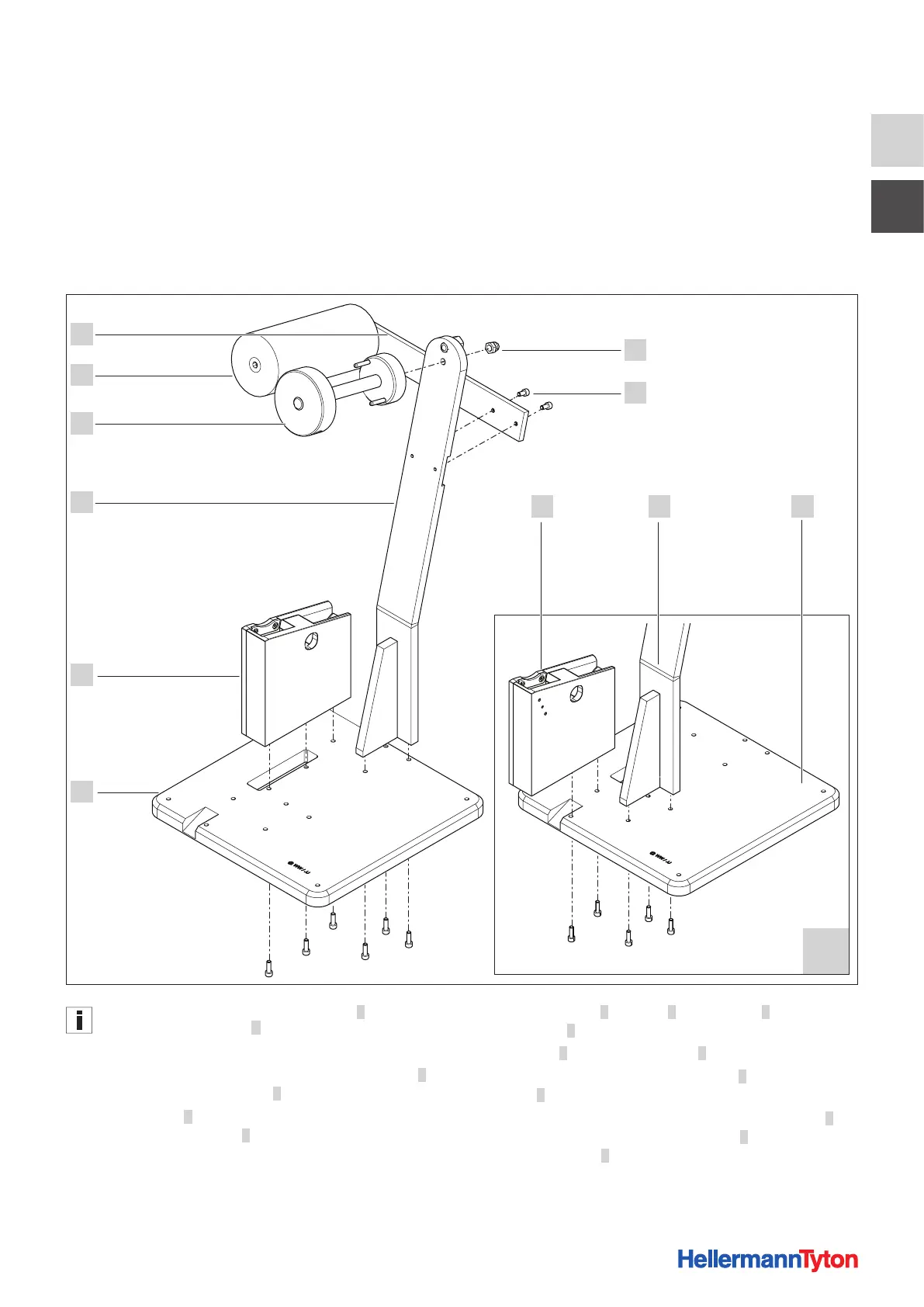

5.1.1 Montagevorrichtung CPK zusammensetzen
A
2
1
4
3
6
5
54 3
7
8
Aufgrund der Bohrungen in der Grundplatte 3 ist ein
optionaler Zusammenbau A der Montagevorrichtung CPK
möglich.
f Die Aufnahme der Kabelbinderspule mit Klemmring6
durch die Bohrung der Säule5 stecken.
f Die Hutmutter 1 auf der Gegenseite aufsetzen und die
Aufnahme an der Säule5 befestigen.
f Die Umlenkrolle7 mit Arm 8 an der Säule 5 mit den
Schrauben 2 befestigen.
f Die Säule 5 auf die Grundplatte 3 schrauben.
f Das Gehäuse der Werkzeugaufnahme 4 auf die Grund-
platte 3 schrauben.
f Für die optionale Montage der Werkzeugaufnahme 4,
die Werkzeugaufnahme und die Säule 5 nach vorne auf
der Grundplatte 3 versetzen und anschrauben.
