Automatisierungsanleitung CPK • 10-2015 •106-29009
Montage
52

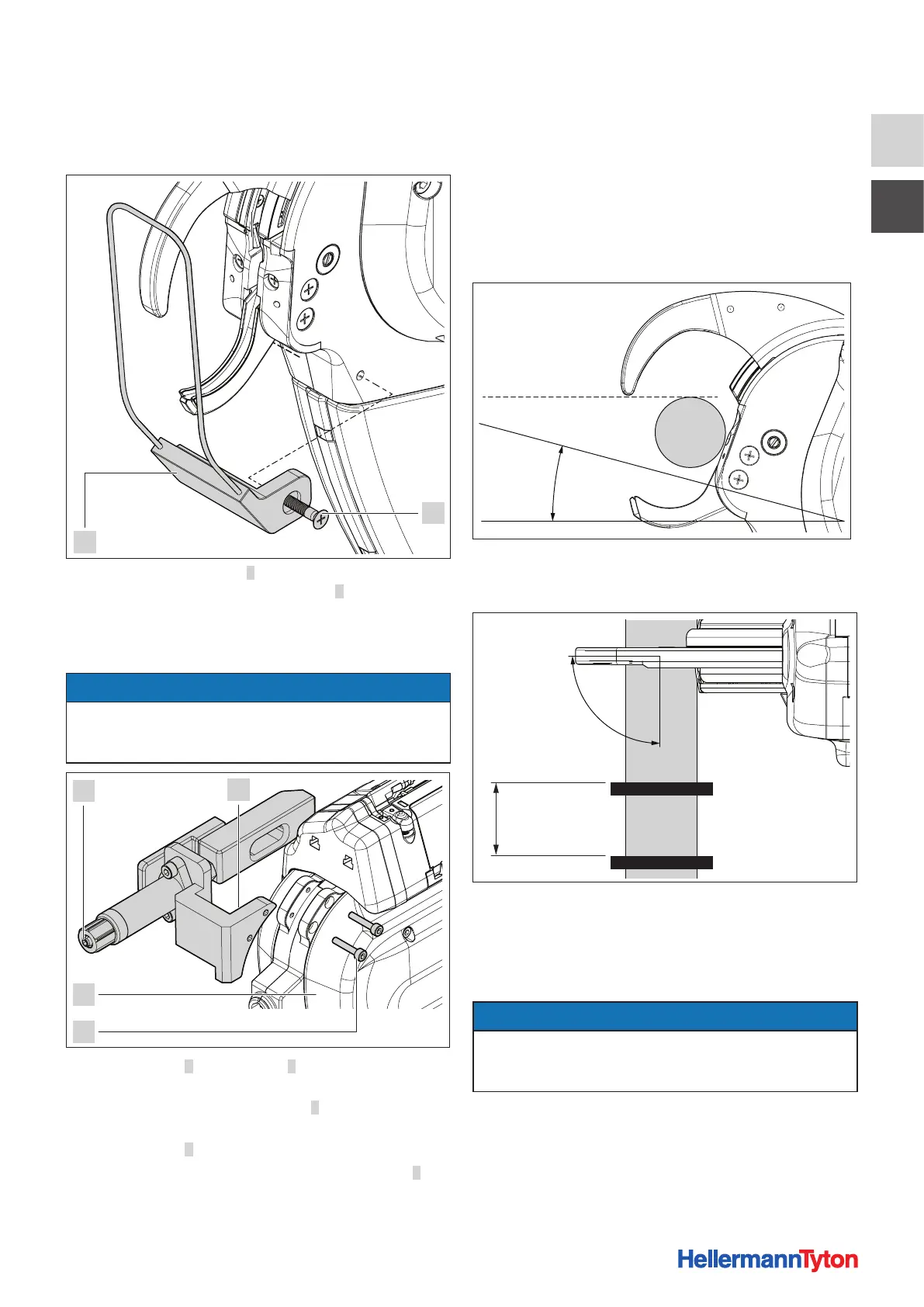

5.4 Zubehör montieren
5.4.1 Abweiserbügel CPK montieren
2
1
1
f Den Abweiserbügel CPK 2 von vorne auf das Werkzeug
setzen und von der Seite mit Schraube 1 befestigen.
; Der Abweiserbügel liegt am Werkzeug an.
5.4.2 Bandoliercutter CPK montieren
HINWEIS
Der Bandoliercutter CPK kann aufgrund der gleichen
Befestigung nicht zusammen mit der Hängevorrichtung
CPK eingesetzt werden.
1
2
4
3
f Die Schrauben 4 am Werkzeug 3 lösen und herauszie-
hen.
f Das Passstück des Bandoliercutters 1 in die Nut des
Werkzeugs einsetzen.
f Die Schrauben 4 einsetzen und festziehen.
f Die Druckluftversorgung an den Pneumatikzylinder 2 des
Bandoliercutters CPK anschließen, à„Zubehör“ auf
Seite63.
5.5 Positionierung
5.5.1 Bündelgut positionieren
f Das Bündelgut immer gleich positionieren.
f Das Bündelgut sauber vorbündeln. Abstehende Kabel-
enden vermeiden.
f Darauf achten, dass die Ober- und Unterzange des
Werkzeugs nicht behindert werden.
15°
f Das Werkzeug im Winkel von 15° zum Bündelgut neigen.
In der Montagevorrichtung CPK ist das Werkzeug bereits
geneigt montiert.
90°
10 mm
f Das Werkzeug im Winkel von 90° am Bündelgut vorbei
führen, um eine feste Abbindung ohne Bandüberstand
zu gewährleisten.
f Darauf achten, dass die Kabelbinder mit einem Mindest-
abstand von 10 mm gesetzt werden.
HINWEIS
Bei der Verwendung von starr gelagertem Bündelgut
(z.B.Metallrohren) muss das Werkzeug für einen korrekten
Abbindevorgang federnd gelagert sein.
5.5.2 Legehilfe HH20 montieren
f Bei der Montage der Legehilfen HH20 die Geometrie des
Werkzeugs beachten.
; Dies ermöglicht eine kollisionsfreie Bewegung des
Werkzeugs und einen sauberen Bandabschnitt.
