Montage
49

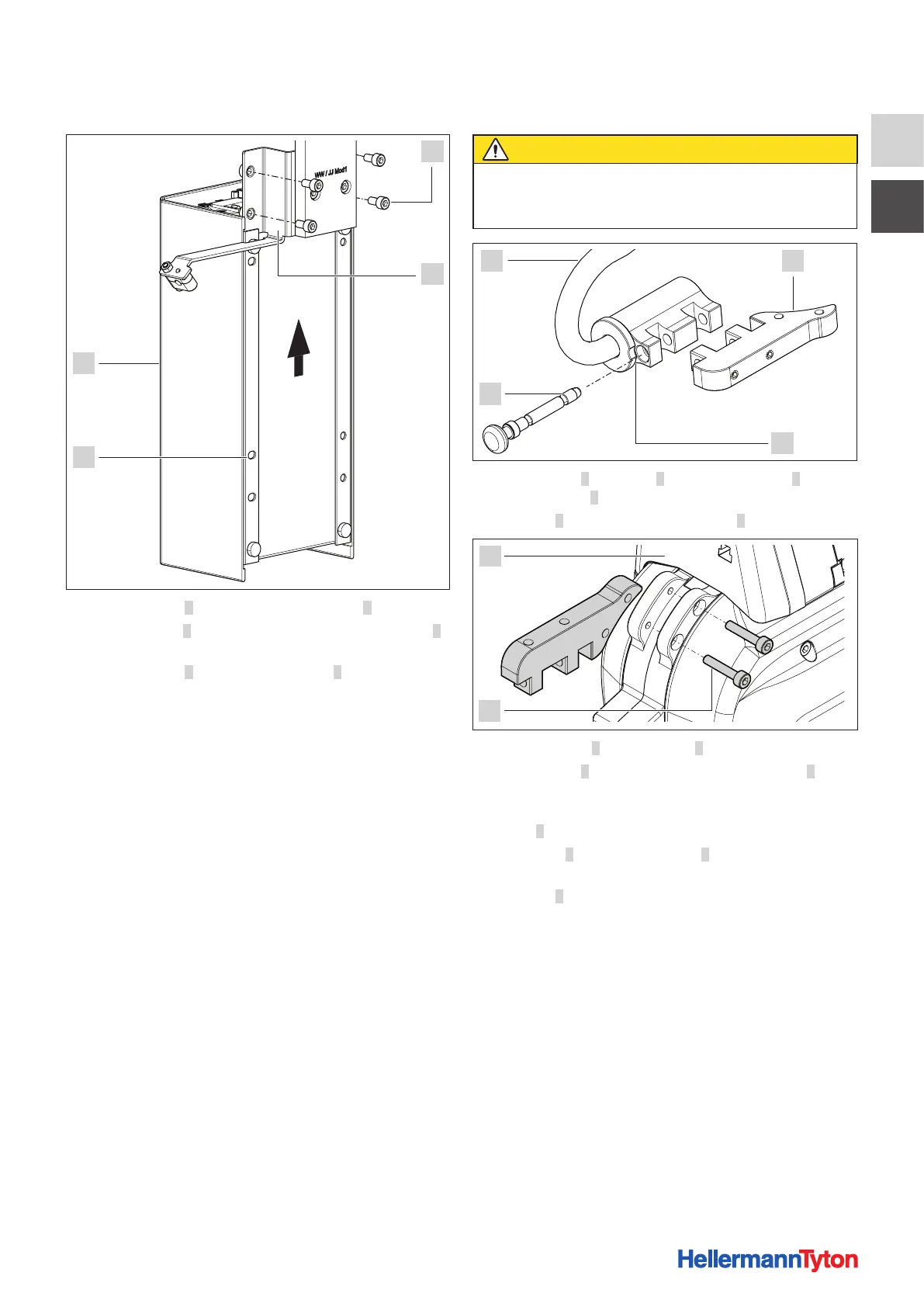

5.2.2 Netzgerät mit Steuerbox montieren
1
4
3
2
f Die Schrauben 1 aus dem Netzgerätehalter 2 schrauben.
f Das Netzgerät 4 von unten über den Netzgerätehalter 2
schieben.
f Die Schrauben 1 durch die Bohrungen 3 stecken und
festschrauben.
5.2.3 Werkzeug einsetzen
VORSICHT
Quetschgefahr durch schließende Zangen
f Montagearbeiten nur bei ausgeschaltetem Netzgerät
durchführen.
1 2
3
4
f Den Adapter 2 am Bügel 1 drehen, bis die Nut 3 am
Bund den Stift 4 freigibt.
f Den Stift 4 herausziehen und Adapter 2 abnehmen.
3
5
6
f Die Schrauben 6 am Werkzeug 5 lösen.
f Den Adapter 2 mit den Schrauben am Werkzeug 5
befestigen.
f Das Werkzeug mit dem Adapter in die Aufnahme am
Bügel 1 einsetzen.
f Den Bügel 1 drehen, bis die Nut 3 im Bund die Stiftöff-
nung freigibt.
f Den Stift 4 einschieben.
; Im Betriebszustand verhindert der Bund des Bügels,
dassder Stift herausrutscht.
