Automatisierungsanleitung CPK • 10-2015 •106-29009
Montage
50

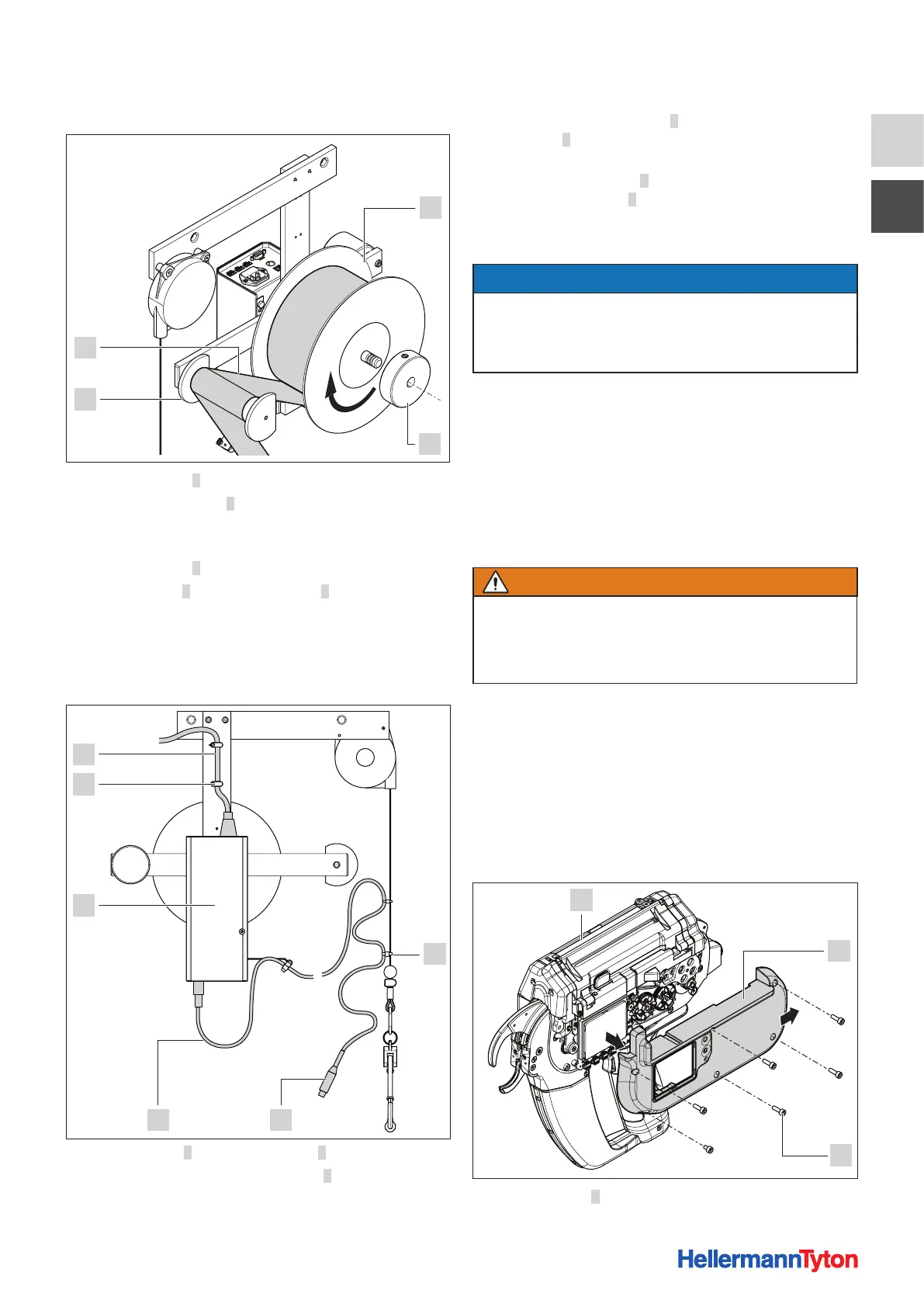

5.2.4 Kabelbinderspule einsetzen
1
2
4
3
f Den Klemmring 2 abziehen.
f Die Kabelbinderspule 1 auf die Spulenaufnahme schie-
ben. Dabei die Wickelrichtung beachten.
; Die Spule wickelt im Uhrzeigersinn ab.
f Den Klemmring 2 aufsetzen.
f Die Bandkette 4 um die Umlenkrolle 3 zum Werkzeug
führen.
f Darauf achten, dass keine Verdrehung der Bandkette
auftritt.
5.2.5 Werkzeug anschließen
3 2
1
6
5
4
f Das Netzkabel 6 mit dem Netzgerät 4 verbinden.
f Das Netzkabel an der Säule mit Clips 5 befestigen.
f Auf knickfreie Verlegung der Verkabelung achten.
f Mit dem Verbindungskabel 3 das Werkzeug mit dem
Netzgerät 4 verbinden (siehe Betriebsanleitung des
Werkzeugs).
f Das Verbindungskabel 3 entlang der Aufhängung des
Werkzeugs mit Clips 1 befestigen.
f Auf gute Zugänglichkeit des Werkzeugs, des Netzgeräts
mit Steuerbox und der Kabelbinderspule achten.
HINWEIS
Das Verbindungskabel zwischen Werkzeug und Netzgerät
mit Steuerbox muss lose an der Aufhängung Werkzeugs
befestigt werden, um die Bewegungen der Aufhängung
ausgleichen zu können.
5.2.6 Abfallentsorgung
Der Materialabfall fällt in die Abfallbox des Werkzeugs.
f Die Abfallbox des Werkzeugs regelmäßig leeren (siehe
Betriebsanleitung des Werkzeugs).
5.3 Roboter Adapter CPK montieren
Sicherheit
WARNUNG
Spannungsführende Teile
Gefahr durch Stromschlag
f Netzgerät vor dem Öffnen des Werkzeugs
ausschalten und Netzstecker ziehen.
Benötigtes Werkzeug
• Kreuzschlitz-Schraubendreher, PH0
5.3.1 Werkzeug vorbereiten
Um das Werkzeug an einem Roboter stabil befestigen zu
können, wird das Griffsystem des Werkzeugs gegen den
Roboter Adapter CPK ausgetauscht.
Zu Maßen und Gewicht, à„Roboter Adapter CPK“ auf
Seite62.
2
3
1
f Das Werkzeug 3 auf eine weiche Unterlage legen.
