HellermannTyton AT2000 CPK - Pinbelegung Werkzeuganschluss; Pinbelegung Serielle Schnittstelle Netzgerät mit Steuerbox

USDE
Automatisierungsanleitung CPK • 10-2015 •106-29009
Technische Daten
58

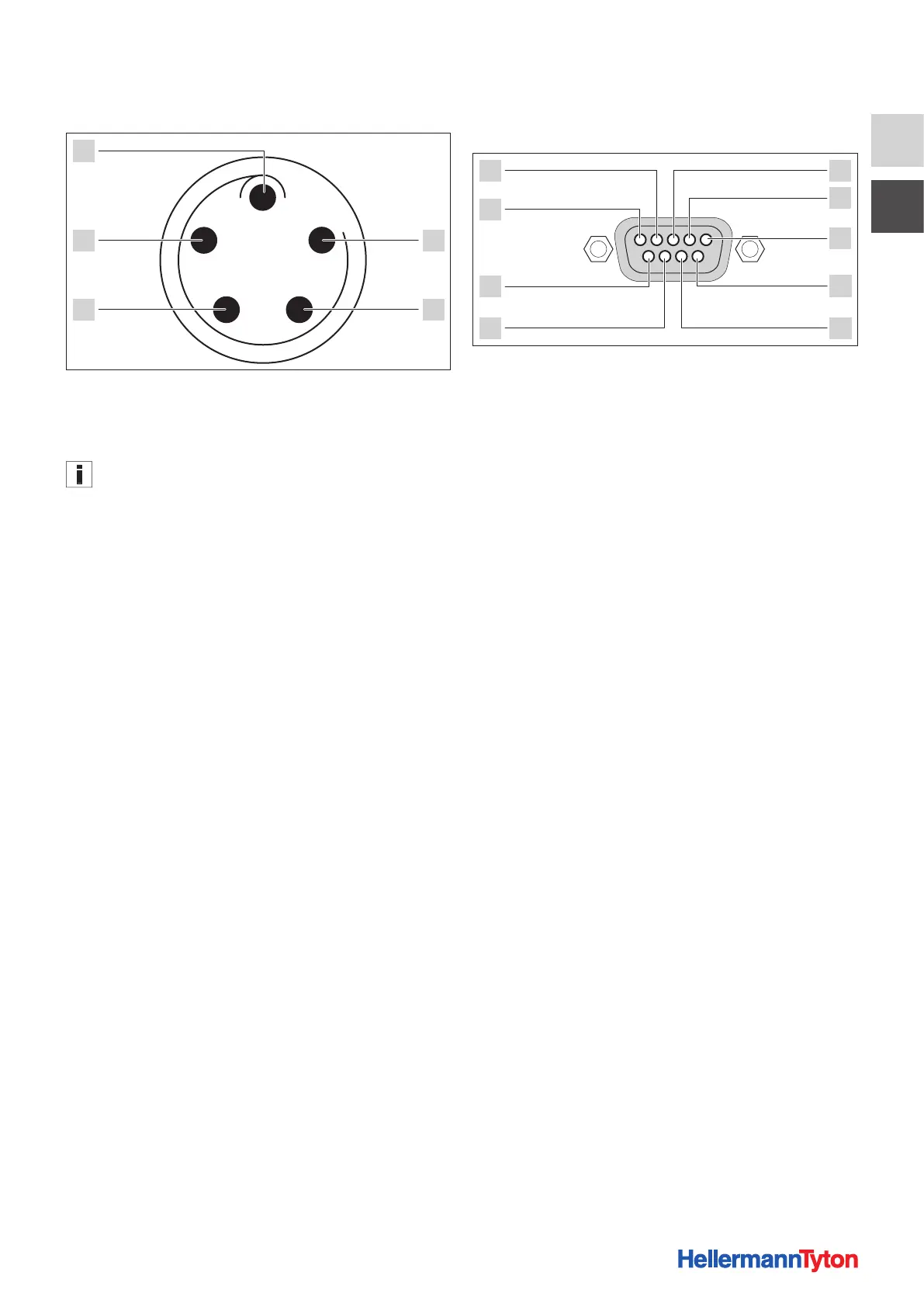

7.2.2 Pinbelegung Werkzeuganschluss
1
5 2
34
1 Data A: Signal RS 485-B
2 Nicht belegt
3 Nullspannung (0 V)
4 Spannung +25,2 V
5 Data B: Signal RS 485-A
Der rote Punkt oberhalb des Anschlusses für das Werkzeug
erleichtert die korrekte Positionierung des Steckers.
7.2.3 Pinbelegung serielle Schnittstelle Netzgerät
mitSteuerbox
1
6
7
3
4
5
2
9
8
1 N.C.
2 RS-485+
3 RS-485-
4 N.C.
5 GND
6 N.C.
7 N.C.
8 N.C.
9 +24V (abgesichert 0,5A; zu- und abschaltbar)
